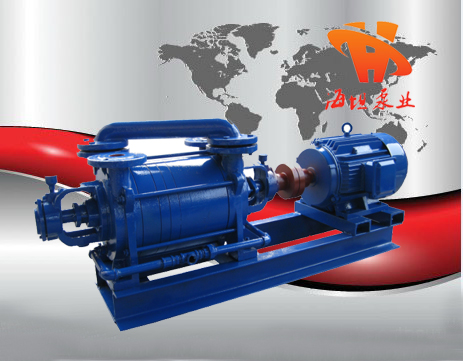

2SK系列两级水环式真空泵
| 型 号： | 2SK系列两级水环式真空泵 |
| 所属分类： | 双级旋片式真空泵 |
| 报 价： | 市场价:面议 |
2SK系列水环式真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。
2SK系列两级水环式真空泵 -产品概述：
【2SK系列两级水环式真空泵】产品:
【2SK系列两级水环式真空泵】产品简介：
2SK系列两级水环式真空泵和2SK-P1系列两级水环式真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。
它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
2SK系列两级水环式真空泵适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列适用于吸入压力低于-0.096MPa的工况条件，在配用大气泵时，极限真空度可达－750mmHg。
工作真空范围为-0.03---0.08MPa。
【2SK系列两级水环式真空泵】型号意义：
【2SK系列两级水环式真空泵】大气喷射泵机组：
|
型号 |
抽气量（m3/min） |
极限压力 |
功率(kw) |
转速(r.p.m) |
供水量(L/min) |
泵体材质 |
|||
|
吸气压力为-0.093MPa(-700mmHg)时 |
吸气压力为-0.097MPa(-700mmHg)时 |
吸气压力为-0.099MPa(-700mmHg)时 |
mmHg |
MPa |
|||||
|
2SK-1.5P1 |
1.05 |
0.9 |
0.75 |
-750 |
-0.099 |
4 |
1440 |
10～15 |
不锈钢 |
|
2SK-3P1 |
2.1 |
1.8 |
1.5 |
-750 |
-0.099 |
7.5 |
1440 |
15～20 |
不锈钢 |
|
2SK-6P1 |
4.2 |
3.6 |
3 |
-750 |
-0.099 |
15 |
1460 |
25～35 |
不锈钢 |
|
2SK-12P1 |
8.4 |
7.2 |
6 |
-750 |
-0.099 |
22 |
970 |
40～50 |
不锈钢 |
|
2SK-20P1 |
14 |
12 |
10 |
-750 |
-0.099 |
45 |
740 |
60～80 |
不锈钢 |
|
2SK-30P1 |
21 |
18 |
15 |
-750 |
-0.099 |
55 |
740 |
70～90 |
不锈钢 |
注:
1、表内数值是在下列条件下得出：①大气压力0.1013MPa（760mmHg）；②进水温度15℃；③吸入空气温度20℃；④空气相对温度70%。
2、供水量为吸入压力-0.05MPa（-400mmHg）时的数值，极限真空时可大于此值
3、性能允差±10%。

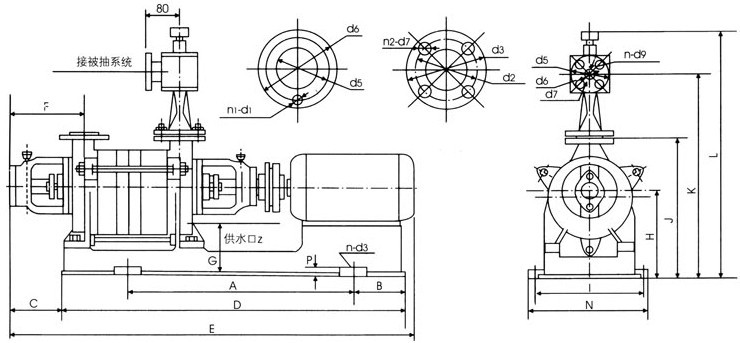

【2SK系列两级水环式真空泵】外形及安装尺寸图：
2SK-1.5P1：
.jpg)
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
P |
Z |
n |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
d9 |
地脚螺栓 |
|
2SK-1.5P1 |
605 |
125 |
125 |
950 |
1150 |
212 |
144 |
252 |
360 |
404 |
584 |
764 |
255 |
410 |
25 |
G1/2″ |
4 |
ф140 |
ф98 |
ф40 |
M12 |
ф120 |
ф92 |
ф40 |
ф18 |
ф14 |
M16×400 |
2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、、2SK-30P1：
【2SK系列两级水环式真空泵】设备说明：
2SK系列水环式真空泵及2SK-P1系列水环-大气喷射泵机组安装及外形尺寸如图所示。
两级泵工作时，气体由管路经阀门进入泵内，然后由泵将气水混合物排入气水分离器内，一部分水通过进水管路补充泵内水的损耗，多余的水则由溢水管路溢出。
2SK系列水环式真空泵的真空度和抽气量可通过管路上的闸阀来调节。图中未画出。用户自行安装。
由于2SK系列水环式真空泵在排气时连同水一起排出，两端填料处也需要水冷却，再加上由于气体压缩产生的热量，使水温不断升高（这对泵的性能有较大的影响），因此需要经常向分离器内补充干净冷水，从而通过进水管路，进入到泵内，用户可以根据实际情况，在不缺乏水或废水可以回收再用的情况下，可以不使用气水分离器，让气水混合物直接进入大气，但应注意排气管道，要保证气水排泄畅通。供水量的大小，对泵的真空度，抽气量以及功率消耗均有影响，因此，供水量的大小应严格控制在规定的范围内，供水压力在0.1MPa左右为好。为此，进水管路上应装有阀门，以便调节供水量。
2SK系列水环式真空泵与大气喷射泵组成机组工作时，大气喷射泵可直接装在两级泵吸气口上，或通过管道连接在两级泵的吸气口上，中间可用电磁阀控制大气泵的开停。
【2SK系列两级水环式真空泵】故障原因及排除方法：
|
故障 |
2SK型水环式真空泵原因 |
2SK型水环式真空泵解决方法 |
|
抽气量不够 |
1、间隙过大 |
1、调整间隙 |
|
|
2、填料处漏气 |
2、压紧或更换填料 |
|
|
3、水环温度高 |
3、增加供水量 |
|
|
4、管道系统漏气 |
4、拧紧法兰螺栓，更换垫片或补焊裂纹等。 |
|
真空度降低 |
1、管道系统方面 |
|
|
|
①法兰联接处漏气 |
1、①拧紧法兰螺栓或更换垫片 |
|
|
②管道有裂纹 |
②焊补或更换 |
|
|
2、水环泵方面 |
|
|
|
①填料漏气 |
2、①压紧填料更换新填料 |
|
|
②叶轮与侧盖间隙过大 |
②更换垫片调整间隙 |
|
|
③水环发热 |
③降低供水温度 |
|
|
④水量不足 |
④增加供水量 |
|
|
⑤零件摩擦发热，造成水环温度升高 |
⑤调整或重新安装 |
|
振动或有响声 |
1、地脚螺栓松动 |
1、拧紧地脚螺栓 |
|
|
2、泵内有异物研磨 |
2、停泵检查取出异物 |
|
|
3、叶片脱落 |
3、更换叶轮 |
|
|
4、气蚀 |
4、打开吸入管道阀门 |
|
轴承发热 |
1、润滑油不足 |
1、检查润滑情况、加油 |
|
|
2、填料压的过紧 |
2、适当松开填料压盖 |
|
|
3、没供密封水或不足 |
3、供给密封水或增加水量 |
|
|
4、轴承或轴或轴承架配合过紧，使滚珠与内外圈间隙过小，发生摩擦。 |
4、调整轴承与轴或轴承架的配合 |
|
起动困难 |
1、长期停机后，泵内生锈 |
1、用手或特制工具转动叶轮数次 |
|
|
2、填料压紧 |
2、柠松填料压盖 |
|
|
3、叶轮与泵体发生偏磨 |
3、重新安装并调整 |
【2SK系列两级水环式真空泵】主要特点：
2SK系列水环式真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
2SK系列水环式真空泵适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列两级水环真空泵适用于吸入压力低于-0.096MPa的工况条件，在配用大气泵时，极限真空度可达－750mmHg。工作真空范围为-0.03---0.08MPa。
2SK两级水环式真空泵，具有真空度高、在高真空区抽速大等特点； 结构紧凑、维修方便； 应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体； 主要用水作为工作介质，维护费用低； 可以在较为恶劣的环境下工作。
【2SK系列两级水环式真空泵】工作原理：
2SK系列水环式真空泵系双级单作用的水环式真空泵．它利用泵壳和叶轮的不同心地安装的结构，在叶轮作旋转时,构成与叶轮成偏心的水环，充满在叶片间的水，随着叶轮的旋转，在叶片之间不断地作周期性的往复运动.改变叶片中间的容积，在固定的吸气口和排气口的相应配合下，完成吸气、压缩和排气作用，而双级的作用就是第一级排气口排出的气体被第二级吸气口吸入，然後经过第二级的压缩排出，第二级的作用是减少第一级排气压强，以提高第一级吸入极限真空度.
本型号双级水环式真空系做成同轴相串联的两级泵，两级之间的通气道由中间盆和连接管配成，因此结构比较紧凑，回转部分由一根轴和两级叶轮组成，固定部分由进出气机座，两个泵环和配气盘，轴承支架组成。电动机和泵部分的传动用聊轴器泵和电动机安装在一个公共底座上.
【2SK系列两级水环式真空泵】性能参数：
|
型号 |
抽气量（m3/min） |
极限压力 |
功率(kw) |
转速(r.p.m) |
供水量(L/min) |
吸排气口径 |
||
|
最大 |
吸入压力为-0.093MPa时，不小于 |
mmHg |
MPa |
|||||
|
2SK-1.5 |
1.5 |
0.9 |
-730 |
-0.097 |
4 |
1440 |
10～15 |
φ40 |
|
2SK-3 |
3 |
2 |
-735 |
-0.098 |
7.5 |
1440 |
15～20 |
φ40 |
|
2SK-6 |
6 |
4 |
-735 |
-0.098 |
15 |
1460 |
25～35 |
φ70 |
|
2SK-12 |
12 |
8 |
-735 |
-0.098 |
22 |
970 |
40～50 |
φ100 |
|
2SK-30 |
20 |
14 |
-735 |
-0.098 |
45 |
740 |
60～80 |
φ125 |
|
2SK-30 |
30 |
20 |
-735 |
-0.098 |
55 |
740 |
70～90 |
φ125 |
声明 ：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，2SK系列两级水环式真空泵性能参数、2SK系列结构、2SK系列两级水环式真空泵安装尺寸以及2SK系列两级水环式真空泵的价格等详情，请联系我们的营销部，我们一定会尽心尽力为您提供优质的服务.
