型 号: | GDL型立式管道式多级泵 |
所属分类: | 多级泵系列 |
报 价: | 市场价:面议 |

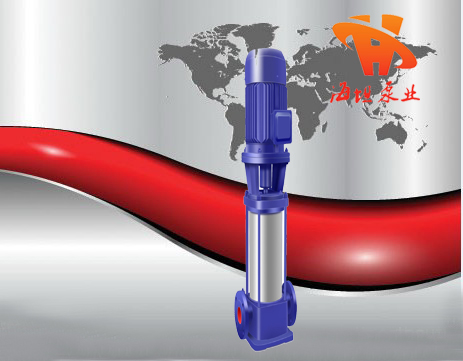

GDL型立式管道式多级泵是本单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据JB/Q6435.92标准设计制造的新一代产品。
【GDL型立式管道式多级泵】产品:
【GDL型立式管道式多级泵】产品用途:
GDL型立式管道式多级泵主要适用于高压运行系统中冷热清水的循环和增压,高层建筑多台泵并联供水,消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
【GDL型立式管道式多级泵】型号意义:
【GDL型立式管道式多级泵】产品简介:
GDL型立式管道式多级泵是本单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据JB/Q6435.92标准设计制造的新一代产品。
GDL型立式管道式多级泵采用立式节段式外加不锈钢壳体结构,使得泵的进出口位于同一水平线上且口径相同,能像阀门一样安装于管路之中,它同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点,同时由于采用了优秀的水力模型,所以还具有高效节能、运行平稳等优点,且轴封采用耐磨机械密封,无泄漏使用寿命长。
【GDL型立式管道式多级泵】工作条件:
1、GDL型立式管道式多级泵可输送清水或物理化学性质类似于清水的液体;
2、液体温度:-15℃~+95℃;
3、工作压力:最大工作压力<2.5MPa,即系统压力=入口压力+闭阀工作时的压力<2.5MPa;
4、周围环境的温度心低于40℃,相对湿度不超过95%;
5、输送含腐蚀性介质及热液体时,请于订货时提出,以便采用特殊材质满足使用要求。
【GDL型立式管道式多级泵】产品特点:
1、GDL型立式管道式多级泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心,因而运行平稳、振动小、寿命长。
2、GDL型立式管道式多级泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。
3、电机外加防雨罩可直接置于室外使用,而无需建造泵房,大大节约基建投资。
4、GDL型立式管道式多级泵扬程可通过改变泵级数(叶轮数量)来满足不同要求,故适用范围广。
5、轴封采用硬质合金机械密封,密封可靠,无泄漏,机械损失小。
6、高效节能,外形美观。
7、注50口径以上内件铸件成形。
【GDL型立式管道式多级泵】技术参数:
流量:2-160m3/h;
扬程:24-200m;
功率:1.1-90kw;
转速:2900r/min;
口径:φ25-φ150;
温度范围:-15-+120℃;
工作压力:≤2.5Mpa。
【GDL型立式管道式多级泵】性能参数:
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
必需汽蚀余量 |
重量 |
25GDL2-12 |
3 |
1.4 |
36 |
2900 |
1.1 |
23 |
2.9 |
58 |
4 |
48 |
1.1 |
2.9 |
62 |
||||
5 |
60 |
2 |
2.9 |
68 |
||||
6 |
72 |
2 |
2.9 |
72 |
||||
7 |
84 |
2 |
2.9 |
78 |
||||
8 |
96 |
2.2 |
2.9 |
82 |
||||
9 |
108 |
2 |
2.9 |
86 |
||||
10 |
120 |
3 |
2.9 |
98 |
||||
11 |
132 |
3 |
2.9 |
102 |
||||
12 |
144 |
3 |
2.9 |
|
||||
13 |
156 |
4 |
2.9 |
|
||||
14 |
168 |
4 |
2.9 |
|
||||
15 |
180 |
4 |
2.9 |
|
||||
25GDL4-11 |
3 |
2.8 |
33 |
2900 |
1.1 |
32 |
2.9 |
58 |
4 |
44 |
1.5 |
2.9 |
65 |
||||
5 |
55 |
2.2 |
2.9 |
72 |
||||
6 |
66 |
2.2 |
2.9 |
76 |
||||
7 |
77 |
3 |
2.9 |
86 |
||||
8 |
88 |
3 |
2.9 |
90 |
||||
9 |
99 |
3 |
2.9 |
94 |
||||
10 |
110 |
4 |
2.9 |
110 |
||||
11 |
121 |
4 |
2.9 |
114 |
||||
12 |
132 |
4 |
2.9 |
|
||||
13 |
143 |
4 |
2.9 |
|
||||
14 |
154 |
5.5 |
2.9 |
|
||||
15 |
165 |
5.5 |
2.9 |
|
||||
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
必需汽蚀余量 |
重量 |
40GDL6-12 |
3 |
4.2 |
36 |
2900 |
1.5 |
43 |
2.9 |
72 |
4 |
48 |
2.2 |
2.9 |
78 |
||||
5 |
60 |
2.2 |
2.9 |
82 |
||||
6 |
72 |
3 |
2.9 |
92 |
||||
7 |
84 |
3 |
2.9 |
96 |
||||
8 |
96 |
4 |
2.9 |
112 |
||||
9 |
108 |
4 |
2.9 |
116 |
||||
10 |
120 |
4 |
2.9 |
120 |
||||
11 |
132 |
5.5 |
2.9 |
140 |
||||
12 |
144 |
5.5 |
2.9 |
|
||||
13 |
156 |
7.5 |
2.9 |
|
||||
14 |
168 |
7.5 |
2.9 |
|
||||
15 |
180 |
7.5 |
2.9 |
|
||||
50GDL12-15 |
2 |
8.4 |
30 |
2900 |
2.2 |
49 |
3.5 |
113 |
3 |
45 |
3 |
3.5 |
129 |
||||
4 |
60 |
4 |
3.5 |
149 |
||||
5 |
75 |
5.5 |
3.5 |
181 |
||||
6 |
90 |
5.5 |
3.5 |
190 |
||||
7 |
105 |
7.5 |
3.5 |
204 |
||||
8 |
120 |
7.5 |
3.5 |
212 |
||||
9 |
135 |
11 |
3.5 |
265 |
||||
10 |
150 |
11 |
3.5 |
273 |
||||
50GDL18-15 |
2 |
12.6 |
30 |
2900 |
3 |
54 |
4.0 |
122 |
3 |
45 |
4 |
4.0 |
142 |
||||
4 |
60 |
5.5 |
4.0 |
175 |
||||
5 |
75 |
7.5 |
4.0 |
189 |
||||
6 |
90 |
7.5 |
4.0 |
198 |
||||
7 |
105 |
11 |
4.0 |
252 |
||||
8 |
120 |
11 |
4.0 |
261 |
||||
9 |
135 |
15 |
4.0 |
280 |
||||
10 |
150 |
15 |
4.0 |
289 |
||||
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
必需汽蚀余量 |
重量 |
65GDL24-12 |
2 |
18 |
24 |
2900 |
3 |
54 |
4.0 |
122 |
3 |
36 |
4 |
4.0 |
142 |
||||
4 |
48 |
5.5 |
4.0 |
175 |
||||
5 |
60 |
7.5 |
4.0 |
189 |
||||
6 |
72 |
7.5 |
4.0 |
252 |
||||
7 |
84 |
11 |
4.0 |
261 |
||||
8 |
96 |
11 |
4.0 |
280 |
||||
9 |
108 |
15 |
4.0 |
289 |
||||
10 |
120 |
15 |
4.0 |
20 |
||||
11 |
132 |
15 |
4.0 |
|
||||
12 |
144 |
18.5 |
4.0 |
|
||||
80GDL36-12 |
2 |
25.2 |
24 |
2900 |
4 |
59 |
4.2 |
193 |
3 |
36 |
5.5 |
4.2 |
227 |
||||
4 |
48 |
7.5 |
4.2 |
244 |
||||
5 |
60 |
11 |
4.2 |
292 |
||||
6 |
72 |
11 |
4.2 |
302 |
||||
7 |
84 |
15 |
4.2 |
322 |
||||
8 |
96 |
15 |
4.2 |
332 |
||||
9 |
108 |
18.5 |
4.2 |
365 |
||||
10 |
120 |
18.5 |
4.2 |
375 |
||||
80GDL54-14 |
2 |
36 |
28 |
2900 |
7.5 |
62 |
4.0 |
218 |
3 |
42 |
11 |
4.0 |
267 |
||||
4 |
56 |
15 |
4.0 |
287 |
||||
5 |
70 |
18.5 |
4.0 |
320 |
||||
6 |
84 |
18.5 |
4.0 |
330 |
||||
7 |
98 |
22 |
4.0 |
373 |
||||
8 |
112 |
30 |
4.0 |
400 |
||||
9 |
126 |
30 |
4.0 |
421 |
||||
10 |
140 |
37 |
4.0 |
432 |
||||
型号 |
级数 |
流量 |
扬程 |
转速 |
电机功率 |
效率 |
必需汽蚀余量 |
重量 |
100GDL72-14 |
2 |
50.4 |
28 |
2900 |
11 |
64 |
4.5 |
276 |
3 |
42 |
15 |
4.5 |
298 |
||||
4 |
56 |
18.5 |
4.5 |
336 |
||||
5 |
70 |
22 |
4.5 |
381 |
||||
6 |
84 |
30 |
4.5 |
453 |
||||
7 |
98 |
30 |
4.5 |
466 |
||||
8 |
112 |
37 |
4.5 |
493 |
||||
9 |
126 |
37 |
4.5 |
582 |
||||
10 |
140 |
45 |
4.5 |
595 |
||||
125GDL100-20 |
2 |
75 |
40 |
2900 |
18.5 |
65 |
4.5 |
292 |
3 |
60 |
30 |
4.5 |
430 |
||||
4 |
80 |
37 |
4.5 |
463 |
||||
5 |
100 |
45 |
4.5 |
555 |
||||
6 |
120 |
55 |
4.5 |
640 |
||||
7 |
140 |
75 |
4.5 |
840 |
||||
8 |
160 |
75 |
4.5 |
855 |
||||
9 |
180 |
90 |
4.5 |
870 |
||||
10 |
200 |
90 |
4.5 |
955 |
||||
150GDL160-20 |
2 |
108 |
40 |
2900 |
30 |
69 |
4.5 |
422 |
3 |
60 |
37 |
4.5 |
452 |
||||
4 |
80 |
55 |
4.5 |
613 |
||||
5 |
100 |
75 |
4.5 |
820 |
||||
6 |
120 |
75 |
4.5 |
836 |
||||
7 |
140 |
90 |
4.5 |
922 |
【GDL型立式管道式多级泵】故障与排除:
故障现象 |
可能产生的原因 |
排除方法 |
1、水泵不出水 |
进水口阀门未打开,进出管路阻塞,叶轮流道阻塞
电机运行方向不对,电机缺相转速很慢
吸入管漏气
泵没灌满液体,泵腔内有空气
进口供水不足,吸程过高,底阀漏水
管路阻力过大,泵选型不当 |
检查,去除阻塞物
调整电机转向,紧固电机接线
拧紧各密封面,排除空气
打开泵上盖或打开排气阀,排尽空气
停机检查、调整
减少管路弯道,重新选泵 |
2、水泵流量不足 |
先按1原因检查
管道、泵流道或叶轮部分阻塞,水垢沉积……
电压偏低
叶轮磨损 |
先按1排除
去除阻塞物,重新调整阀门开度
稳压
更换叶轮 |
3、功率过大 |
超过额定流量使用
吸程过高
泵轴承磨损 |
调节流量,关小出口阀门
降低
更换轴承 |
4、杂音振动 |
管路支撑不稳
液体混有气体
产生汽蚀
轴承损坏
电机超载运行 |
稳固管路
提高吸入压力,排气
降低真空度
更换轴承
调整按5 |
5、电机发热 |
流量过大,超载运行
局部摩擦
电机轴承损坏
电压不足 |
关小出口阀门
检查排除
更换轴承
稳压 |
6、水泵漏水 |
机械密封磨损
泵体有砂孔或破裂
密封面不平整
安装螺栓松懈 |
更换
焊补或更换
修整
紧固 |
声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,GDL型立式管道式多级泵性能参数、GDL型立式管道式多级泵使用场合、GDL型立式管道式多级泵材质要求、GDL型立式管道式多级泵结构、GDL型立式管道式多级泵安装尺寸以及GDL型立式管道式多级泵的价格等详情,请联系我们的营销部,我们一定会尽心尽力为您提供优质的服务。
