【D型卧式多级离心泵】产品:

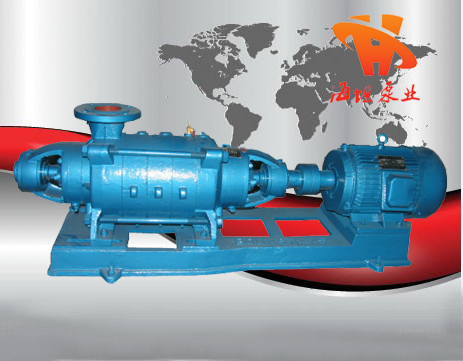

【D型卧式多级离心泵】产品概述:
D型卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
海坦泵业产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
【D型卧式多级离心泵】型号意义:
【D型卧式多级离心泵】故障原因与排除方法:
故 障 |
原 因 |
解决方法 |
1.水泵不吸水.压力表及真空表的指针剧烈跳动.. |
注入水泵的水不够.不管与仪表漏气. |
再往水泵内注水.拧紧堵塞漏气处。 |
2,水泵不吸水.真空表表示高度真空。 |
底阀没有打开或已经堵基。吸水管阻力太大。吸水高度太高. |
校正或更改底阀情况.或更改吸入管。降低吸水高度。 |
3,压力表有压力.然水泵仍不出水. |
出水管阻力太大.旋转方向不对,叶轮堵塞.水泵转数不够 |
检査或缩短水管及检査电机。取下水管接头清洗叶轮。增加水泵轴转数. |
4,流置低于设计要求. |
水泵堵塞.密封环磨损过多.转数不足。 |
清洗水泵及管子.更換密封环.增加水泵轴的转数 |
5,水泵消耗的功率过大。 |
填料压盖太紧.墳料函发热叶轮磨损.水泵供水置增加.. |
放松填料压盖。更換叶轮.增加出水管阻力来降低流靈。 |
6,水泵内部声音反 常、水泵不上水。 |
流量太大.吸水管内阻力过大。在吸水处有空气;参入。所吸送液体溫度过离。 |
增加出水管内阻力以减少流靈。检査泵吸水管。检査底阀.减少吸水高度.堵塞漏气处.降低吸水高度。 |
7,水泵震动 |
泵轴与机电不在同一中心线上.或泵轴歪料. |
把水泵和电机的轴中心对准, |
8,轴承过热。 |
没有油。水泵与电机轴不在同一中心线上。 |
加油。把轴中心线对准,检査或清洗轴承体。 |
【D型卧式多级离心泵】技术参数:
流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105℃;
工作压力:≤3.0Mpa。
|
|||||||||||||||
1
|
轴承盖
|
2
|
螺母
|
3
|
轴承
|
4
|
挡水套
|
5
|
轴套架
|
6
|
轴套甲
|
7
|
填料压盖
|
8
|
填料环
|
9
|
进水段
|
10
|
中间套
|
11
|
密封环
|
12
|
叶轮
|
13
|
中段
|
14
|
导叶挡板
|
15
|
导翼套
|
16
|
拉紧螺栓
|
17
|
出水段导翼
|
18
|
平衡套
|
19
|
平衡环
|
20
|
平衡环
|
21
|
出水段
|
22
|
尾盖
|
23
|
轴
|
24
|
轴套乙
|
【D型卧式多级离心泵】产品结构说明:
型号 |
级数 |
流量(Q) |
扬程(m) |
转速(r/min) |
功率 |
效率л(%) |
||
m3/h |
l/s |
轴功率 |
电机功率 |
|||||
50D8 |
2 |
18 |
5 |
19 |
2950 |
1.5 |
2.2 |
62 |
3 |
18 |
5 |
28.5 |
2950 |
2.25 |
3 |
62 |
|
4 |
18 |
5 |
38 |
2950 |
3 |
4 |
62 |
|
5 |
18 |
5 |
47.5 |
2950 |
3.75 |
5.5 |
62 |
|
6 |
18 |
5 |
57 |
2950 |
4.5 |
5.5 |
62 |
|
7 |
18 |
5 |
66.5 |
2950 |
5.25 |
7.5 |
62 |
|
8 |
18 |
5 |
76 |
2950 |
6 |
7.5 |
62 |
|
9 |
18 |
5 |
85.5 |
2950 |
6.75 |
7.5 |
62 |
|
10 |
18 |
5 |
95 |
2950 |
7.5 |
11 |
62 |
|
11 |
18 |
5 |
104.5 |
2950 |
8.25 |
11 |
62 |
|
12 |
18 |
5 |
114 |
2950 |
9 |
11 |
62 |
|
80D12 |
2 |
32.4 |
9 |
22.7 |
2950 |
2.68 |
3 |
75 |
3 |
32.4 |
9 |
34.05 |
2950 |
4.02 |
5.5 |
75 |
|
4 |
32.4 |
9 |
45.4 |
2950 |
5.36 |
7.5 |
75 |
|
5 |
32.4 |
9 |
56.75 |
2950 |
6.7 |
7.5 |
75 |
|
6 |
32.4 |
9 |
68.1 |
2950 |
8.04 |
11 |
75 |
|
7 |
32.4 |
9 |
79.45 |
2950 |
9.38 |
11 |
75 |
|
8 |
32.4 |
9 |
90.8 |
2950 |
10.72 |
15 |
75 |
|
9 |
32.4 |
9 |
102.15 |
2950 |
11.06 |
15 |
75 |
|
10 |
32.4 |
9 |
113.5 |
2950 |
13.4 |
15 |
75 |
|
11 |
32.4 |
9 |
124.85 |
2950 |
14.74 |
18.5 |
75 |
|
12 |
32.4 |
9 |
136.2 |
2950 |
16.08 |
18.5 |
75 |
|
100D16 |
2 |
54 |
15 |
35.2 |
2950 |
7.2 |
11 |
71.5 |
3 |
54 |
15 |
52.8 |
2950 |
10.8 |
15 |
71.5 |
|
4 |
54 |
15 |
70.4 |
2950 |
14.4 |
18.5 |
71.5 |
|
5 |
54 |
15 |
88 |
2950 |
18 |
22 |
71.5 |
|
6 |
54 |
15 |
105.6 |
2950 |
21.6 |
30 |
71.5 |
|
7 |
54 |
15 |
123.2 |
2950 |
25.2 |
30 |
71.5 |
|
8 |
54 |
15 |
140.8 |
2950 |
28.8 |
37 |
71.5 |
|
9 |
54 |
15 |
158.4 |
2950 |
32.4 |
37 |
71.5 |
|
10 |
54 |
15 |
176 |
2950 |
36 |
45 |
71.5 |
|
11 |
54 |
15 |
198.6 |
2950 |
39.6 |
55 |
71.5 |
|
12 |
54 |
15 |
211.2 |
2950 |
43.2 |
55 |
71.5 |
|
125D25 |
2 |
108 |
30 |
40 |
2950 |
15.6 |
18.5 |
76 |
3 |
108 |
30 |
60 |
2950 |
23.4 |
30 |
76 |
|
4 |
108 |
30 |
80 |
2950 |
31.2 |
37 |
76 |
|
5 |
108 |
30 |
100 |
2950 |
39 |
45 |
76 |
|
6 |
108 |
30 |
120 |
2950 |
46.8 |
55 |
76 |
|
7 |
108 |
30 |
140 |
2950 |
54.6 |
75 |
76 |
|
8 |
108 |
30 |
160 |
2950 |
62.4 |
75 |
76 |
|
9 |
108 |
30 |
180 |
2950 |
70.3 |
90 |
76 |
|
10 |
108 |
30 |
200 |
2950 |
78 |
90 |
76 |
