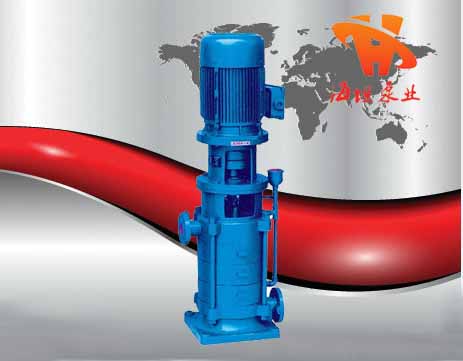

DL系列立式多级离心泵采用国内优秀高效节能的水力模型,具有效率高,性能曲线平缓,运行范围广,符合消防局的有关规定,满足不同用户的使用需要;DL立式多级离心泵采用立式分段式结构,具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
【DL系列立式多级离心泵】产品:
【DL系列立式多级离心泵】产品简介:
DL、DLR型立式多级离心泵是海坦公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5~360m3/h,扬程范围为22~300m,配套功率范围为1.5~220KW,口径范围为φ40~φ200m。同一台泵的出口可设1~5个出口,低转速n=1450r/min。
【DL系列立式多级离心泵】型号意义:
DL型立式多级离心泵 |
||||||||||
型 号 |
级 数 |
流 量(m3/h) |
流 量(L/S) |
扬 程 |
转 速 |
轴功率(kw) |
电机功率(kw) |
效 率 |
吸 程 |
汽蚀余量 |
40DL |
2 |
6.2 |
1.72 |
23.6 |
1450 |
0.92 |
1.5 |
40 |
7 |
3.19 |
3 |
6.2 |
1.72 |
35.4 |
1.38 |
2.2 |
40 |
7 |
3.19 |
||
4 |
6.2 |
1.72 |
47.2 |
1.84 |
3 |
40 |
7 |
3.19 |
||
5 |
6.2 |
1.72 |
59 |
2.30 |
4 |
40 |
7 |
3.19 |
||
6 |
6.2 |
1.72 |
70.8 |
2.75 |
4 |
40 |
7 |
3.19 |
||
7 |
6.2 |
1.72 |
82.6 |
3.22 |
5.5 |
40 |
7 |
3.19 |
||
8 |
6.2 |
1.72 |
94.4 |
3.68 |
5.5 |
40 |
7 |
3.19 |
||
9 |
6.2 |
1.72 |
106.2 |
4.14 |
7.5 |
40 |
7 |
3.19 |
||
10 |
6.2 |
1.72 |
118 |
4.60 |
7.5 |
40 |
7 |
3.19 |
||
11 |
6.2 |
1.72 |
129.8 |
5.06 |
7.5 |
40 |
7 |
3.19 |
||
12 |
6.2 |
1.72 |
141.6 |
5.52 |
11 |
40 |
7 |
3.19 |
||
50DL |
2 |
12.6 |
3.5 |
24.4 |
1450 |
1.55 |
3 |
54 |
7.6 |
2.66 |
3 |
12.6 |
3.5 |
36.6 |
2.33 |
3 |
54 |
7.6 |
2.66 |
||
4 |
12.6 |
3.5 |
48.8 |
3.10 |
4 |
54 |
7.6 |
2.66 |
||
5 |
12.6 |
3.5 |
61 |
3.88 |
5.5 |
54 |
7.6 |
2.66 |
||
6 |
12.6 |
3.5 |
73.2 |
4.65 |
5.5 |
54 |
7.6 |
2.66 |
||
7 |
12.6 |
3.5 |
85.4 |
5.43 |
7.5 |
54 |
7.6 |
2.66 |
||
8 |
12.6 |
3.5 |
97.6 |
6.20 |
7.5 |
54 |
7.6 |
2.66 |
||
9 |
12.6 |
3.5 |
109.8 |
6.98 |
11 |
54 |
7.6 |
2.66 |
||
10 |
12.6 |
3.5 |
122 |
7.75 |
11 |
54 |
7.6 |
2.66 |
||
65DL |
2 |
30 |
8.33 |
32 |
1450 |
4.22 |
5.5 |
62 |
7.6 |
2.82 |
3 |
30 |
8.33 |
48 |
6.33 |
7.5 |
62 |
7.6 |
2.82 |
||
4 |
30 |
8.33 |
64 |
8.44 |
11 |
62 |
7.6 |
2.82 |
||
5 |
30 |
8.33 |
80 |
10.55 |
15 |
62 |
7.6 |
2.82 |
||
6 |
30 |
8.33 |
96 |
12.66 |
15 |
62 |
7.6 |
2.82 |
||
7 |
30 |
8.33 |
112 |
14.77 |
18.5 |
62 |
7.6 |
2.82 |
||
8 |
30 |
8.33 |
128 |
16.88 |
22 |
62 |
7.6 |
2.82 |
||
9 |
30 |
8.33 |
144 |
18.99 |
22 |
62 |
7.6 |
2.82 |
||
10 |
30 |
8.33 |
160 |
21.1 |
30 |
62 |
7.6 |
2.82 |
||
80DL |
2 |
50.4 |
14 |
40 |
1450 |
7.84 |
11 |
70 |
7.8 |
22.49 |
3 |
50.4 |
14 |
60 |
11.76 |
15 |
70 |
7.8 |
2.49 |
||
4 |
50.4 |
14 |
80 |
15.68 |
22 |
70 |
7.8 |
2.49 |
||
5 |
50.4 |
14 |
100 |
19.60 |
30 |
70 |
7.8 |
2.49 |
||
6 |
50.4 |
14 |
120 |
23.52 |
30 |
70 |
7.8 |
2.49 |
||
7 |
50.4 |
14 |
140 |
27.44 |
37 |
70 |
7.8 |
2.49 |
||
8 |
50.4 |
14 |
160 |
31.36 |
45 |
70 |
7.8 |
2.49 |
||
9 |
50.4 |
14 |
180 |
35.28 |
45 |
70 |
7.8 |
2.49 |
||
10 |
50.4 |
14 |
200 |
39.20 |
55 |
70 |
7.8 |
2.49 |
||
100DL
-72-20 |
2 |
72 |
20 |
40 |
1450 |
10.9 |
15 |
72 |
8 |
2.8 |
3 |
72 |
20 |
60 |
10.9 |
18.5 |
72 |
8 |
2.8 |
||
4 |
72 |
20 |
80 |
10.9 |
30 |
72 |
8 |
2.8 |
||
5 |
72 |
20 |
100 |
10.9 |
37 |
72 |
8 |
2.8 |
||
6 |
72 |
20 |
120 |
10.9 |
37 |
72 |
8 |
2.8 |
||
7 |
72 |
20 |
140 |
10.9 |
45 |
72 |
8 |
2.8 |
||
8 |
72 |
20 |
160 |
10.9 |
55 |
72 |
8 |
2.8 |
||
9 |
72 |
20 |
180 |
10.9 |
55 |
72 |
8 |
2.8 |
||
10 |
72 |
20 |
200 |
54.4 |
70 |
72 |
8 |
2.8 |
||
100DL-
100-20 |
2 |
100 |
27.8 |
40 |
1450 |
15.14 |
18.5 |
72 |
7.2 |
3.53 |
3 |
100 |
27.8 |
60 |
22.72 |
30 |
72 |
7.2 |
3.53 |
||
4 |
100 |
27.8 |
80 |
30.28 |
37 |
72 |
7.2 |
3.53 |
||
5 |
100 |
27.8 |
100 |
37.86 |
45 |
72 |
7.2 |
3.53 |
||
6 |
100 |
27.8 |
120 |
45.39 |
55 |
72 |
7.2 |
3.53 |
||
7 |
100 |
27.8 |
140 |
53.0 |
75 |
72 |
7.2 |
3.53 |
||
8 |
100 |
27.8 |
160 |
60.57 |
75 |
72 |
7.2 |
3.53 |
||
9 |
100 |
27.8 |
180 |
68.14 |
90 |
72 |
7.2 |
3.53 |
||
10 |
100 |
27.8 |
200 |
75.71 |
90 |
72 |
7.2 |
3.53 |
||
150DL-
150-20 |
2 |
150 |
27.8 |
40 |
1450 |
20.42 |
30 |
80 |
5.7 |
2.8 |
3 |
150 |
27.8 |
60 |
30.63 |
37 |
80 |
5.7 |
2.8 |
||
4 |
150 |
27.8 |
80 |
40.84 |
45 |
80 |
5.7 |
2.8 |
||
5 |
150 |
27.8 |
100 |
51.05 |
55 |
80 |
5.7 |
2.8 |
||
6 |
150 |
27.8 |
120 |
61.26 |
75 |
80 |
5.7 |
2.8 |
||
7 |
150 |
27.8 |
140 |
74.47 |
75 |
80 |
5.7 |
2.8 |
||
8 |
150 |
27.8 |
160 |
81.68 |
90 |
80 |
5.7 |
2.8 |
||
200DL-
280-30 |
2 |
280 |
41.6 |
60 |
1450 |
55.79 |
90 |
84 |
6.0 |
3.7 |
3 |
280 |
41.6 |
90 |
83.69 |
110 |
84 |
6.0 |
3.7 |
||
4 |
280 |
41.6 |
120 |
111.57 |
132 |
84 |
6.0 |
3.7 |
||
5 |
280 |
41.6 |
150 |
139.47 |
160 |
84 |
6.0 |
3.7 |
||
6 |
280 |
41.6 |
180 |
163.38 |
200 |
84 |
6.0 |
3.7 |
故障现象 |
可能产生的原因 |
解决方法 |
水泵不吸水压力表和真空表指针剧烈跳动 |
1.灌注引水不够
2.管路与仪表联接处漏气
3.吸程过高 |
1.检查底阀是否漏水.再雇足引水
2.拧紧漏气处
3.降低吸水高度 |
水泵不吸水真空表表示高度真空 |
1.底阀没有打开或己堵塞
2.吸水管路阻力太大
3.过滤器堵塞 |
1.检査底阀
2.更换吸水
3.清理过滤器 |
压力表有压力但仍不出水 |
1.出水管阻力太大
2.旋转方向不对
3.出口管阀门未开
4.叶轮堵塞 |
1.检査或缗短水管
2.检査电机.两相互调
3.打开出口阀
4.清除叶轮内的污物 |
达不到设计流量 |
1.有空气吸入
2.由于水位降低.淹没深度不够,
3.叶轮内有异物堵塞
4.转子部分严重磨损 |
1.检査漏气部位并排除
2.延长吸水管.加深淹深度
3.拆卸并滴除异物
4.更换密封坏 |
泵消耗功率过大 |
1.填料压得过紧.并发热
2.流置过大
3.回转体与壳体有碰擦
4.泵轴承磨损
5.泵轴弯曲 |
1.适当放松
2.关小闸阀开度
3.修 整
4.更换轴承
5.更换或校正 |
泵振动加大 |
1.叶轮局部有堵塞
2.叶轮破损
3.流量过小
4.泵轴与电动机不同心
5.轴承破损
6.混入空气.发生汽蚀 |
1.拆卸清除异物
2.更 换
3.稍幵出口阀
4.定点找正
5.更 换
6.改变吸入位.改善吸水管 |
|

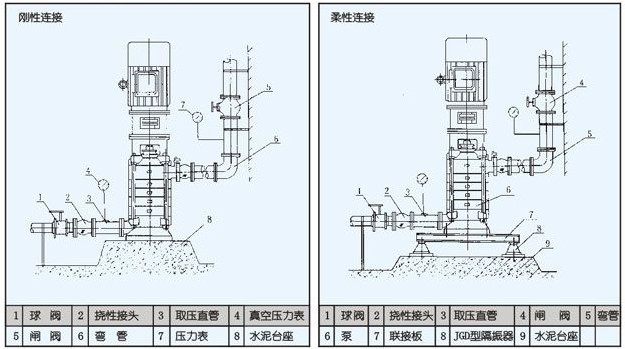

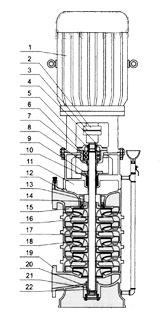

序号
|
名称
|
材料或型号
|
序号
|
名称
|
材料或型号
|
1
|
电 机
|
Y系列(V5)4极
|
12
|
出 水 段
|
HT200
|
|
2
|
联 轴 器
|
HT200
|
13
|
平 衡 套
|
HT200
|
|
3
|
弹 性 块
|
橡 胶
|
14
|
平 衡 鼓
|
HT200
|
|
4
|
轴承压盖
|
HT200
|
15
|
末级导叶
|
HT200
|
|
5
|
轴承并帽
|
45
|
16
|
中 段
|
HT200
|
|
6
|
轴 承 盒
|
HT200
|
17
|
导 叶
|
HT200
|
|
7
|
轴 承
|
180系列
|
18
|
叶 轮
|
HT200
|
|
8
|
挡 水 套
|
45
|
19
|
出 水 段
|
HT200
|
|
9
|
石棉压盖
|
HT200
|
20
|
下 轴 套
|
45
|
|
10
|
石 棉
|
石 棉
|
21
|
下 轴 承
|
铜合金
|
|
11
|
填料函体
|
HT200
|
22
|
轴
|
45、2Cr13
|
【DL系列立式多级离心泵】结构说明:
DL型立式多级离心泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承,上部为角接触球轴承,DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。
DL型立式多级离心泵旋转方向从驱动端向下看为逆时针方向转动。
1、DL立式多级离心泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、DL立式多级离心泵的吸入口和出水口在同一中心线上,简化管路的连接;
3、根据实际情况,DL立式多级离心泵的进出口可装配成90°、180°、270°不同的方向;
4、根据实际情况,DL型立式多级离心泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;
声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,DL系列立式多级离心泵性能参数、DL系列立式多级离心泵使用场合、DL系列立式多级离心泵材质要求、DL系列立式多级离心泵结构、DL系列立式多级离心泵安装尺寸以及DL系列立式多级离心泵的价格等详情,请联系我们的营销部,电话:0577-66996886,感谢您访问海坦泵业网站【http://www.bengzhan.net/】,我们一定会尽心尽力为您提供优质的服务。
