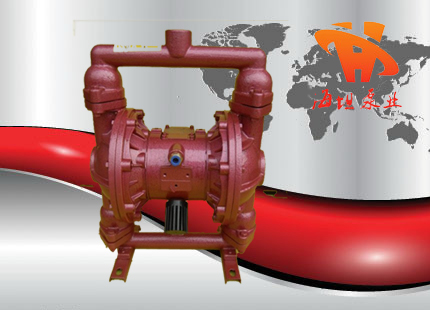

QBK铸铁气动隔膜泵

型号：	隔膜泵工作原理，衬氟隔膜泵
所属分类：	隔膜泵系列
报价：	市场价:面议

分享到：

QBK气动隔膜泵是第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。

咨询订购加入收藏

QBK铸铁气动隔膜泵 -产品概述：

QBK铸铁气动隔膜泵简介:

海坦泵业生产的QBK气动隔膜泵是第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调（0-70米）气源压力只须大于1kg/cm2即能工作，绝对防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点

QBK铸铁气动隔膜泵用途：

1.泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等。
2.泵吸油漆、树胶、颜料、粘合剂和胶水等。
3.泵吸各种瓦、瓷、砖器及陶器釉浆等。
4.泵吸各种磨料、腐蚀剂、清洗油垢等。
5.泵吸各种剧毒、易燃、易挥发液体等。
6.泵吸各种污水、水泥灌浆及灰浆等。
7.泵吸各种强酸、强碱、强腐蚀液体等。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.各种高温液体最高可耐150℃。
10.作为各种固液分离设备的前级送压装置。

QBK铸铁气动隔膜泵性能:

1、不需灌引水．吸程高达5m．扬程达50m．出口压力≥6kgf/c㎡；
2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1—7 bar之间）：
4、英络克气动隔膜泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电．在易燃、易爆场所使用安全可靠；
6、可以浸没在介质中工作：
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、气动隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：
9、可输送较粘的液体（粘度在1万厘泊以下）：
1 0、气动隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。

QBK-40铸铁气动隔膜泵结构图：

QBK-40铸铁气动隔膜泵连接尺寸:

型号	A	B	C	D	E	H1	H2	H3	H	螺纹
QBK-10	135	48	218	144	12	34	176	10	226	3/8"
QBK-15	135	48	218	144	12	34	176	10	226	1/2"
QBK-25	236	145	381	248	12	46	344	18	412	1"
QBK-40	236	145	381	248	12	50	348	18	428	1"
QBK-50	320	220	518	347	14	50	521	27	609	2"
QBK-80	360	240	634	455	18	96	696	50	842	3"

QBK铸铁气动隔膜泵性能参数:

名称	型号	进出口径（mm）	流量（m³/h）	扬程（m）	吸程（m）	最大允许通过颗粒φ（mm）	最大供气压（kgf/cm²）
气动隔膜泵	QBK-10	10	0.8	50	5	1	2-7
	QBK-15	15	1	50	5	1	2-7
	QBK-25	25	2.4	50	7	2.5	2-7
	QBK-40	40	8	50	7	4.5	2-7
	QBK-50	50	12	50	7	8	2-7
	QBK-65	65	16	50	7	8	2-7
	QBK-80	80	24	50	7	10	2-7
