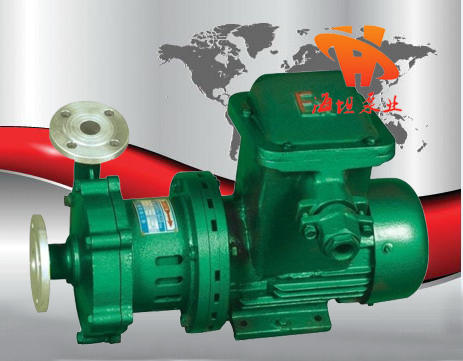

型 号: | CQG型高温磁力泵 |
所属分类: | 磁力泵系列 |
报 价: | 市场价:面议 |
CQG型高温磁力泵的设计具有可靠性高、使用寿命长、通用化程度高的特点,磁力驱动泵又称无轴封泵,它以静密封取代动密封,使泵的过流部件完全处于密封状态,因采用磁力联轴器传动,所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。
【CQG型高温磁力泵】产品:
【CQG型高温磁力泵】产品简介:
随着我国石油化工装置现代化建设的需要,为了尽快适应以节能为中心的设备更新换代,发展符合国际先进的按APl610规划生产的产品。最近我单位会同泵业界有关专家,共同研究、探讨、发明了达到国际先进水平的CQG型耐高温磁力驱动泵系列,填补了国内空白。
【CQG型高温磁力泵】型号意义:
故障现象 |
原因分析 |
排除方法 |
泵不出水 |
1、水泵反转 |
1、调整电机旋转方向 |
2、进水管漏气 |
2、杜绝漏气 |
|
3、泵腔储水不足 |
3、增加储水量 |
|
4、电压太高、启动时联轴器打滑 |
4、调整电压 |
|
5、吸程太高 |
5、降低泵安装位置 |
|
6、没有灌水或泵内不足 |
6、放净空气、灌满水 |
|
7、叶轮受阻不转 |
7、请先叶轮、泵壳、隔离套 |
|
8、底阀堵死或锈死 |
8、清洗杜塞物和修理底阀 |
|
流量不足 |
1、吸入管径大小或堵塞 |
1、调换或清洗进水管 |
2、叶轮流道阻塞 |
2、清洗叶轮 |
|
3、扬程过高 |
3、开大出水阀 |
|
4、转速不够、 |
4、恢复额定转速 |
|
5、叶轮磨损或腐蚀严重 |
5、更换叶轮 |
|
6、扬程过高或吸程过高额定 |
6、降低扬程、降低泵的安装位置 |
|
7、吸入管路空气漏进 |
7、拒绝漏气 |
|
8、密封环严重磨损 |
8、更换密封环 |
|
扬程过低 |
1、 流量过大 |
1、关小出水阀 |
2、 转速太低 |
2、恢复额定转速 |
|
澡音太大 |
1、 泵轴严重磨损 |
1、更换泵轴 |
2、 轴承严重磨损 |
2、更换轴承 |
|
3、 外磁钢或内磁钢与隔离套接触 |
3、拆除泵头重新组装 |
|
4、 密封环与叶轮研磨 |
4、更换止推环、密封环 |
|
5、 泵没有固定好 |
5、重新固定好 |
|
漏液 |
1、 O型密封圈损坏 |
1、更换O型密封圈 |
CQG型高温磁力泵的设计具有可靠性高、使用寿命长、通用化程度高的特点,磁力驱动泵又称无轴封泵,它以静密封取代动密封,使泵的过流部件完全处于密封状态,因采用磁力联轴器传动,所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。
无轴封泵是唯一的泄漏量为零的泵,因为该种泵无轴封。
【CQG型高温磁力泵】产品用途:
型 号 |
口径 |
扬程 m |
流量 |
电机功率 |
转速 |
电压 |
吸程 |
|
进口(mm) |
出口(mm) |
|||||||
20CQG-15-110 |
20 |
15 |
12 |
50 |
0.37 |
2800 |
380 |
4 |
25CQG-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2800 |
380 |
4 |
32CQG-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2800 |
380 |
4 |
32CQG-25-145 |
32 |
25 |
25 |
80 |
1.1 |
2800 |
380 |
4 |
40CQG-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2800 |
380 |
7.5 |
40CQG-32-160 |
40 |
32 |
40 |
200 |
4 |
2800 |
380 |
8 |
50CQG-40-145 |
50 |
40 |
25 |
240 |
4 |
2800 |
380 |
8.3 |
50CQG-40-160 |
50 |
40 |
40 |
220 |
4 |
2800 |
380 |
7 |
50CQG-32-200 |
50 |
32 |
50 |
130 |
5.5 |
2800 |
380 |
8 |
65CQG-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2800 |
380 |
7 |
65CQG-50-160 |
65 |
50 |
35 |
450 |
7.5 |
2800 |
380 |
6 |
80CQG-65-160 |
80 |
65 |
35 |
850 |
11 |
2800 |
380 |
7 |
80CQG-50-200 |
80 |
50 |
50 |
850 |
15 |
2800 |
380 |
7 |
100CQG-80-160 |
100 |
80 |
35 |
1650 |
18.5 |
2800 |
380 |
7 |
100CQG-65-200 |
100 |
65 |
50 |
1650 |
22 |
2800 |
380 |
7 |
【CQG型高温磁力泵】安装与使用:
(一)高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。
(二)当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备底阀。
(三)泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。
泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门。
相关磁力泵系列产品:
CQB型不锈钢磁力离心泵,MP型塑料微型磁力驱动循环泵,CWB型磁力驱动旋涡泵,CQB-F型衬氟塑料磁力泵,CQG型高温磁力泵,CQ型磁力驱动泵,CQF型工程塑料磁力驱动泵,CQB-L型立式管道磁力泵,IMC(CIH)型不锈钢磁力泵,CQB-G型高温磁力驱动泵,ZCQ型自吸式磁力泵,ZBF型塑料自吸磁力泵。
