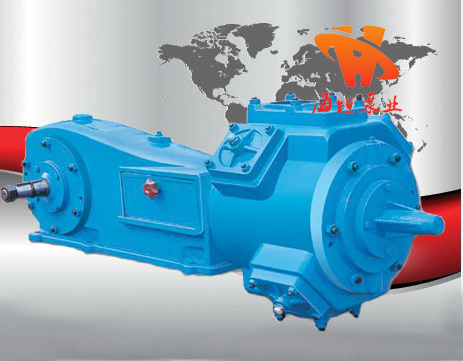

往复式真空泵W

型号：	W型往复式真空泵
所属分类：	真空泵系列
报价：	市场价:面议

分享到：

W型往复式真空泵是获得粗真空的主要真空设备之一。广泛应用于化工，食品，建材等部门，特别是在真空结晶，干燥，过滤，蒸发等工艺过程中更为适宜。

咨询订购加入收藏

往复式真空泵W -产品概述：

【W型往复式真空泵】产品:

【W型往复式真空泵】产品简介：

W型往复式真空泵，是获得粗真空的基本真空设备之一，是广大企业比较熟悉和广泛使用的一种真空设备，是通过活塞的往复式运动在气缸内不断使气体膨胀和压缩，并通过进排气阀片完成吸排气工作从而获得真空。

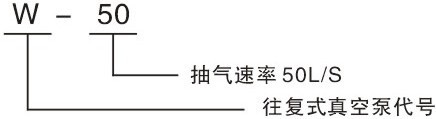

【W型往复式真空泵】型号意义：

【W型往复式真空泵】安装尺寸：

W-70进排气口尺寸 W-150进排气口尺寸
W4-1进排气口尺寸 W5-1进排气口尺寸

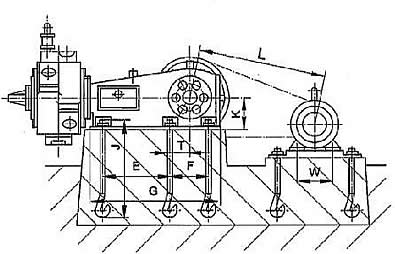

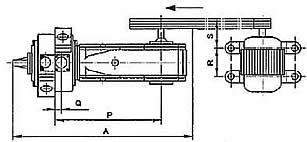

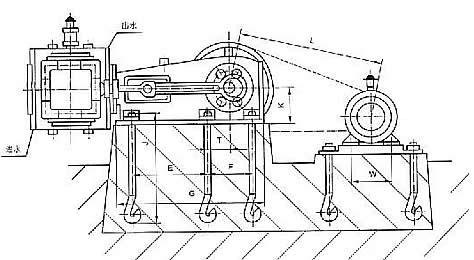

【W型往复式真空泵】W3、W-50,W4、W-100,W5、W-200外形安装尺寸：

型号	W-70 W4-1	W5-1 W-150
A	1573	1946
B	503	654
C	390	500
D	540	812
E	430	520
F	260	330
G	815	1036
H	285	369
I	201	233
J	500	630
K	186	220
L	900	740
M	200	260
N	260	326
P	883	1012
T	130	165
Q	50	83
W	216	279
R	178	279
S	179	293

型号	W3 W-50	W4 W-100	W5 W-200
A	1420	1773	2328
B	615	880	1010
C	390	500	680
D	640	892	1162
E	430	520	655
F	260	330	400
G	815	1036	1135
H	285	375	418
I	201	250	630
J	500	630	630
K	186	220	260
L	910	1388	1340
M	200	260	290
N	260	326	330
P	876	1080	1394
T	130	165	200
Q	235	293	430
W	216	254	318
R	140	254	305
S	179	247	307

【W型往复式真空泵】产品特点：

1、气阀是固定的实行自动配气，运动部件少，因而操作简单。
2、机械传动部件也抽气部分分隔在两个腔体内，保证机械传动部分不致受被抽气体的污染，保持良好的润滑状态，因而特别适合化学工业的各种应用。
3、属于最传统的真空泵，最为人所知，因而使用、维护起来比较方便。
4、往复式真空泵对于抽除腐蚀性或含有颗粒状灰尘的气体是不适用。

【W型往复式真空泵】使用范围：

W型往复式真空泵是获得粗真空的主要真空设备之一。广泛应用于化工，食品，建材等部门，特别是在真空结晶，干燥，过滤，蒸发等工艺过程中更为适宜。例如化工或食品工业中的真空蒸馏、蒸发、结晶、干燥和过滤，真空冶金工业中的除气，电气工业上的浸渗等。

【W型往复式真空泵】性能参数：

型　　号参　　数项　　目		W-50 （W3）	W-70	W4-1	W-100 （W4）	W-150	W5-1	WY-50 （W3）	WY-100 （W4）	WY-200 （W5）	WY-150 （W4）	W6-1 （W300）
抽气速率L/S		50	70	100	100	150	200	50	100	200	150	300
极限真空Kpa(TOrr)		1.3（10）	2.6（20）	2.6（20）	1.3（10）	2.6（20）	2.6（20）	1.3（10）	1.3（10）	1.3（10）	1.3（10）	2.6（20）
转速r/min		300	364	530	200	300	430	300	200	200	235	285
配用电机型号		Y132S-4	Y160M-6	Y160M-4	Y160L-6	Y160L-6	Y200L2-6	Y132S-4	Y160L-6	Y200L3-6	Y160L-6	Y225M-6
配用功率Kw		5.5	7.5	11	11	15	22	5.5	11	22	11	30
吸排气口直径 mm		50	80	80	80	125	125	50	80	125	80	180
进出水口直径		1/2	1/2	1/2	3/4	3/4	3/4	1/2	3/4	3/4	3/4	3/4
气缸直径×径程 mm		250×150	250×150	250×150	350×200	350×200	350×200	250×150	350×200	455×250	350×200	455×255
外形尺寸 mm	长	1411	1490	1490	1780	1927	1812	1411	1780	2335	1780	2475
	宽	625	508	508	767	633	659	625	767	1010	767	756
	高	640	542	542	891	772	542	640	891	1162	891	1138
重量(不包括电动机)kg		400	440	440	760	800	760	420	790	1520	790	3000
