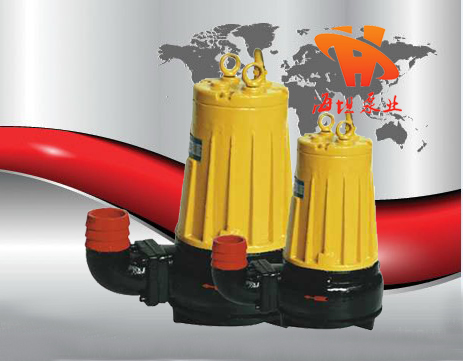

AS型撕裂式潜水排污泵

型号：	撕裂式潜水排污泵，污水泵厂家
所属分类：	排污泵系列
报价：	市场价:面议

分享到：

AS、AV型撕裂式潜水式排污泵是本司采用德国ABS公司先进的技术研发而成，此系列水泵具有带撕裂的结构，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。

咨询订购加入收藏

AS型撕裂式潜水排污泵 -产品概述：

【AS型撕裂式潜水排污泵】产品:

【AS型撕裂式潜水排污泵】产品概述：

AS、AV型撕裂式潜水式排污泵是本司采用德国ABS公司先进的技术研发而成，此系列水泵具有带撕裂的结构，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。该系列排污泵水力性能先进、成熟，产品经性能测试，各项指标均符合有关设计要求。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

【AS型撕裂式潜水排污泵】型号意义：

【AS型撕裂式潜水排污泵】使用说明：

在水泵启动之前，应由一名合格的电工对该系统进行检查，以确保下列下述各顶所要求的电器保护措施：
1、泵在运转前，应用0~500兆欧表检查电机相间及相对地绝缘电阻，最低値应大于2MΩ;
2、电源装置应安全、可靠、正常。电源电压、频率应符合规定(电压为380V±5%，频率为50Hz±1%),且电压的瞬时超差不应超过10%。如果电源离水泵使用的距萬较远时，电缆的截面积应加粗，接头应尽可能少些，否则会使电压下降太多，且应在电缆接头处作密封防水处理，以防漏电；
3、在四芯电缆中，带有符号"┴"者为接地线（一般为绿黃双色线或黑色线）为了保证安全使用，必须牢固接地，并比其它线长出50mm；
4、条件许可时，电器保护装置可包括：接地保护器，地面漏电断流器等，但是，在任何情况下，都必须装有和电泵额定电流値相符的慢熔保险熔断丝；
5、电器控制装置应防潮，井安装在防潮的区域，电缆的安放应注意不要使其堵在泵的吸入口处；
6、检查转子转动方向。
在电泵初次启动或重新安装后都应检查转动方向，转动方向不正确运转会造成水泵效率降低，或造成叶轮脫落等损坏水泵事顶。
为测定转子转动方向，在水泵最终安装之前，应举高并作点动运行，符合下列情况即转动方向正确，否则，应交換控制器上三相线中任意两根线的位置以改变转动方向。
a.从泵的顶部向下看，转子顺时针方向转动；
b、从底部向上看〔即吸入口方向〕可见叶片按逆时针方向转动。
注：如果几台泵连到同一个控制器上，则应单独检查。

【AS型撕裂式潜水排污泵】运输与使用注意事项：

1、决不允许用泵的电缆线起吊或悬挂水泵，在搬运或悬挂水泵时，可用带钩的链条钩在把手上或上盖的吊环上；
2、在移动使用时，出水软管可用前面表格规定的标准软管接头，接在水泵的出水弯管上，固定使用时，可根据自耦装置的法兰标准设置管路；
3、水泵不能放在污水的出口处，当水泵座放在泥地上或浮沙上吋，水泵由于震动，产生下陷，这时建议用戶将水泵悬置起宋或放在一个较大的底板上；
4、如果泵仍在继续运转，在0℃以下的气溫时，可以继续使用，但如果停止不用时，则应将泵吊起清洗保管；
5、出水管內径应符合规定的要求，但在输送距离较远时，也可适当减小內径但易引起堵塞，降低输送效率，不经济；
6、在污水中使用的泵，经过长时间运转之后，在机壳的周围可能堆集泥浆等杂物，降低了传热的速度，使泵的內部溫度上升，缩短电机的使用寿命，或造成无缘无故的跳闸，因此，每运转一定时段之后〔比如降至最低水位）应用软管对泵进行冲洗，保持其淸洁；
7、泵密封使用10#-30#机械油进行润滑冷却，由于密封磨损，润滑油会漏出，而辙送介质也可能经过密封逬入电机，这时请赶快将泵送至本厂修理部门或委托维修点更換密封，以免将水泵电机烧坏；
8、未切断电源时，不得移动水泵，不得在泵工作吋接触四周的水源，以防泵万一漏电，而又无地面漏电断流器装置时，造成触电事故；
9、潜水电泵安装以后，不宜长期浸泡在水中不用，从而增加电机受潮的机会，同时建议每周至少运转4小时以检查其功能及适应性，否则，应提起放在干燥处备用。

【AS型撕裂式潜水排污泵】安装注意事项：

正确安装使用是该泵长久，正常运转的基本保证，特别提醒用戶千万不可大意：
1、水泵电源线必须与配套电控装置或匹配热继电保护器相连接，不得直接与总电源相接；
2、无论是移动安装还是自动固定式安装，提泵链索及电缆线均不应垂落太长以免被泵吸进切断；
3、积水池底部泥浆过绸或硬石过多时，应将泵置于该物质之上30cm或将泵放置于一块大的铁板之上；
4、水泵排水管应按说明选用，不宜随便改变；
5、单台水泵安装在水无可能回流情况下，尽可能不装止回阀；
6、双台水泵并联时，不得将闸阀及止回阀安置在主管处，以致泥沙反沖至备用泵上端造成止回阀不能启动，如有可能应在橫管处设干井，安装置放止回阀及闬阀；
7、确保电泵转向正确后，方可投入连续运转；
8、本系列水泵长期使用过程中，无论自动、手动，不得频繁启动，一般每小时不宜超过六次；
9、维修水泵时，必须切断电源。

【AS型撕裂式潜水排污泵】检查与维修：

    本系列泵产品性能优良，运行可靠，每台泵在出厂前都进行了严格的出厂检测，永久润滑的球轴承以及处于油室內运行的优质机械密封使水泵具有最大的耐用性，然而，为了桷保   水泵的使用寿命，建议进行定期的检查和保养。
1、定期检查电泵电动机相间及相对地间绝缘电阻，其値应大于2MΩ，否则应拆机检修（逬行干燥处理）同时检查接地是否牢固；
2.叶轮和撕裂机构（底座盖板）之间的间隙为0.3~0.5，在介质中长期使用之后，此间隙可能由于磨损而增大，此时应予以调整，其方法如下：断幵电源，松幵固定螺钉，将盖板旋转一个适当的角度即可恢复原间隙；
3、电泵多次使用后必须把电泵放入清水中运行数分钟，防止泵內留下沉积物，以保证电泵的清洁'；
4、电泵在规定的介质中正常运行半年后应检查油室密封状况，更換10#~30#机油必要时更換机械密封件，对于在恶劣工作条件下使用的电泵，应经常检修；
   换油方法如下：把泵放置好，使油室螺塞（位于出水口內侧）朝下，放出润滑油，然后用洗深油清洗油室，再注入适量的油（约70%~80%）再換一个新的〇型圈并将螺塞旋紧。
   如油中发现有水〔奶状乳化液）按规定冲洗油室井重新装油，三个星期后必须重新檢查一次，如果油又变成乳状液，机械密封件应进行检查，必要时应予更換（与我厂维修部接洽〕，如自己更換密封件，须做气密试验（空气压力为0.5kg/cm2)
5、万一发生故障，在不能确定原因，幷且按后面提供的排除方法仍不能解决吋，清不要釆取临时凑的办法，更不要私自乱拆乱修，而应与我厂维修部门联系。

【AS型撕裂式潜水排污泵】故障原因及排除方法：

故障原因

原因分析

处理方法

泵的流量或扬程下降

1.泵反转

2、输送扬程太高。

3、抽吸的介质走旁路。

4、出水管泄漏。

5、出水管局部可能被沉积物堵死

6、泵局部堵塞。

7、叶轮/底座磨损。

1、关掉控制箱的总电源，洞換任何二相电源线。

2、检查：a、选择的泵型号是否正确。

b、出水管尺寸是否正确。

3、检查阀门是否被关死，然后满员载测试泵。

4、找出泄漏，幷逬行修正。

5、检查管线，清理或更換新的。

6、吊起泵涌理，如果泵放在滤网內，同样也需检查和清理

7、吊起泵凋整间隙或更換零件。

泵的运转后无流量

1、气塞。

2、检查出水排放阀门。

3、泵反转。

1、 a、接二连三地打幵和关闭阀门几次。

b、启动停止泵几次，每次重新启动之间间隙为2—3分钟

c、根据不同的安装方法，检査是否需裝一个空气释放阀

2、 a、如果阀门处于关闭状态应打幵。

b、如果装反了，应重新倒过来。

3、参见1.（1）

泵起动和停止太频繁

1、浮球开关定的距离太短。

2、逆止阀故障，逆止阀不能止回，使液体倒流入污水池。

1、重调浮球开关，延长运行时间。

2、检查并维修。

停止失灵

1、浮球幵关，亭止"功能失灵”。

2、浮球上浮子卡在"工作"的位置

1、检查，如需要应予更换。

2、忪幵，如需要的活，可改変位置。

泵起动后，断路器/过载器跳开

1、电压低。

2、电压过高。

3、电讥接线不对

4、在蜗壳底部堆积了泥浆或?它沉积物。

1、 a、检查控制盒电压，如电压过低，暂时不能使用。 b、电缆线过长，引起压降过大，应尽量缩短电缆，幷适当选择粗些的电缆

2、装变压器，将电压洞到规定的范围。

3、检查在控制盒中的电缆彩色编号和接头标号并检查接线

4、清理泵和污水池，参见安装说明中的有关部分。

泵不能启动，熔丝熔断或断路器跳开

1、浮球故障。

2、绕组、接头或电缆断路。

3、泵被堵塞

1、检查使用旁路浮球幵关是否能启动泵。如是，应检查浮球幵关。

2、用欧姆表检查。如果证明是路，检查绕组，接线头及电缆。

3、切断电源，将泵移出污水池，清除障碍物复位前试用一下。

泵启动不了，但熔丝没断或过载保护器不跳开

1、没电。

2、绕组、电缆、接线头或控制麁断路。

1、检查控制盒是否有电。

2、检查电缆、电机的接头和绕组。

【AS型撕裂式潜水排污泵】产品特点：

　◆ 采用先进技术，排污能力强，无堵塞，能有效地通过直径φ30-φ80毫米的固体颗粒。
　◆ 撕裂机构能够把纤维物质撕裂，切断，然后顺利排放，无需在泵上加滤网。
　◆ 设计合理，配套电机功率小，节能效果显著。
　◆ 用最新材料的机械密封，可以使泵安全连续运行在8000小时以上。
　◆ 结构紧凑，移动方便，安装简单，可减少工程造价，无需建造泵房。
　◆ 能够在全扬程范围内使用，而保证电机不会过载。
　◆ 浮球天并可以根据所需的水位变化，自动控制泵的启动与停止，不需专看管。
　◆ 双导轨自动安装系统，它给安装、维修带来了极大的方便，人可不必为此而进出污水坑。
　◆ 配备全自动保护控制箱对产品的漏电、漏水以及过载等进行了有效保护，提高了产品的安全性与可靠性。

【AS型撕裂式潜水排污泵】技术范围：

     流量：15-145m3/h；
     扬程：4-25m；
     转速：1450-2900r/min；
     口径：φ76-φ152；
     温度范围：-15-+40℃；
     工作压力：≤1.0Mpa。

【AS型撕裂式潜水排污泵】主要用途：

◆ 工厂、商业严重污染废水的排放
◆ 医院、宾馆的污水排放
◆ 城市污水处理厂排放系统
◆ 市政工程、建筑工地
◆ 住宅区的污水排水系统
◆ 勘探、矿山配套附机
◆ 人防系统排水站
◆ 农村沼气池、农田灌溉

【AS型撕裂式潜水排污泵】结构图：

1	底座	10	电缆
2	泵体	11	上盖
3	轴承体	12	轴承
4	轴	13	机械密封
5	唇型密封	14	平键
6	电机壳	15	叶轮螺母
7	定子鉄芯	16	叶轮
8	转子铁芯	17	弯管
9	进线密封

【AS型撕裂式潜水排污泵】性能参数：

型号	流量	扬程	电机功率	转速	额定电压	额定电流	配用胶管内径	自耦装置	重量
型号	(m3/h)	(M)	(kw)	(r/min)	(V)	(A)	mm	自耦装置	重量
AS10-2W/CB	15	4	1.1	2850	220	5.65	76	80GAK	30
AS10-2CB	15	4.5	1.1	2850	380	2.9	76	80GAK	30
AS16-2CB	29	7.6	1.5	2850	380	3.5	76	80GAK	33
AS30-2CB	42	11	3	2850	380	6.4	76	80GAK	40
AS55-2CB	45	13	5.5	2900	380	11.1	127	100GAK	165
AS55-4CB	100	7.5	5.5	1450	380	11.6	152	150GAK	180
AS75-2CB	60	18	7.5	2900	380	15.0	127	100GAK	185
AS75-4CB	145	10	7.5	1450	380	15.4	152	150GAK	200
AV14-4	22	5.8	1.5	1450	380	3.5	76	80GAK	33
AV55-2	30	20	5.5	2900	380	11.1	76	100GAK	165
AV75-2	30	25	7.5	2900	380	15.0	76	100GAK	200

【AS型撕裂式潜水排污泵】性能型谱图：

【AS型撕裂式潜水排污泵】外形尺寸图：

【AS型撕裂式潜水排污泵】安装尺寸图：

声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，AS型撕裂式潜水式排污泵性能参数、AS型撕裂式潜水式排污泵使用场合、AS型撕裂式潜水式排污泵材质要求、AS型撕裂式潜水式排污泵结构、AS型撕裂式潜水式排污泵安装尺寸以及AS型撕裂式潜水式排污泵的价格等详情，请联系我们的营销部，我们一定会尽心尽力为您提供优质的服务。
