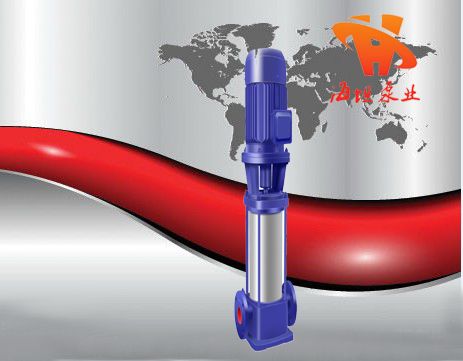

立式多级管道泵GDL

型号：	GDL系列立式多级管道泵
所属分类：	立式多级管道泵
报价：	市场价:面议

分享到：

GDL系列立式多级管道泵是本单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/Q6435.92标准设计制造的新一代产品。

咨询订购加入收藏

立式多级管道泵GDL -产品概述：

【GDL系列立式多级管道泵】产品:

【GDL系列立式多级管道泵】产品特点：

      1、GDL系列立式多级管道泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
      2、GDL系列立式多级管道泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
      3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
      4、GDL系列立式多级管道泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
      5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
      6、高效节能，外形美观。
      7、注50口径以上内件铸件成形。

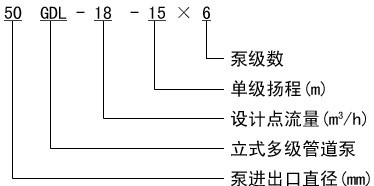

【GDL系列立式多级管道泵】型号意义：

【GDL系列立式多级管道泵】产品简介：

GDL系列立式多级管道泵是本单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/Q6435.92标准设计制造的新一代产品。
该泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能像阀门一样安装于管路之中，它同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有高效节能、运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。

【GDL系列立式多级管道泵】使用条件：

1、用于输送清水或物理化学性质类似于清水的液体；
2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；
3、最高液体温度不超过120℃；
4、最高工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。电压波动在±5%以内;
6、周围环境温度应低于40℃,相对湿度低于95%。

【GDL系列立式多级管道泵】技术参数：

     流量：2-160m3/h；
     扬程：24-200m；
     功率：1.1-90kw；
     转速：2900r/min；
     口径：φ25-φ150；
     温度范围：-15-+120℃；
    工作压力：≤2.5Mpa。

【GDL系列立式多级管道泵】产品用途：

GDL系列立式多级管道泵主要适用于高压运行系统中冷热清水的循环和增压，高层建筑多台泵并联供水，消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

【GDL系列立式多级管道泵】性能参数：

型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
25GDL2-12	3	1.4 2 2.4	36	2900	1.1	23 30 32	2.9	58
	4		48		1.1		2.9	62
	5		60		2		2.9	68
	6		72		2		2.9	72
	7		84		2		2.9	78
	8		96		2.2		2.9	82
	9		108		2		2.9	86
	10		120		3		2.9	98
	11		132		3		2.9	102
	12		144		3		2.9
	13		156		4		2.9
	14		168		4		2.9
	15		180		4		2.9
25GDL4-11	3	2.8 4 4.8	33	2900	1.1	32 42 43	2.9	58
	4		44		1.5		2.9	65
	5		55		2.2		2.9	72
	6		66		2.2		2.9	76
	7		77		3		2.9	86
	8		88		3		2.9	90
	9		99		3		2.9	94
	10		110		4		2.9	110
	11		121		4		2.9	114
	12		132		4		2.9
	13		143		4		2.9
	14		154		5.5		2.9
	15		165		5.5		2.9
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
40GDL6-12	3	4.2 6 7.2	36	2900	1.5	43 52 50	2.9	72
	4		48		2.2		2.9	78
	5		60		2.2		2.9	82
	6		72		3		2.9	92
	7		84		3		2.9	96
	8		96		4		2.9	112
	9		108		4		2.9	116
	10		120		4		2.9	120
	11		132		5.5		2.9	140
	12		144		5.5		2.9
	13		156		7.5		2.9
	14		168		7.5		2.9
	15		180		7.5		2.9
50GDL12-15	2	8.4 12 14.4	30	2900	2.2	49 57 55	3.5	113
	3		45		3		3.5	129
	4		60		4		3.5	149
	5		75		5.5		3.5	181
	6		90		5.5		3.5	190
	7		105		7.5		3.5	204
	8		120		7.5		3.5	212
	9		135		11		3.5	265
	10		150		11		3.5	273
50GDL18-15	2	12.6 18 21.6	30	2900	3	54 63 62	4.0	122
	3		45		4		4.0	142
	4		60		5.5		4.0	175
	5		75		7.5		4.0	189
	6		90		7.5		4.0	198
	7		105		11		4.0	252
	8		120		11		4.0	261
	9		135		15		4.0	280
	10		150		15		4.0	289
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
65GDL24-12	2	18 24 28.8	24	2900	3	54 63 62	4.0	122
	3		36		4		4.0	142
	4		48		5.5		4.0	175
	5		60		7.5		4.0	189
	6		72		7.5		4.0	252
	7		84		11		4.0	261
	8		96		11		4.0	280
	9		108		15		4.0	289
	10		120		15		4.0	20
	11		132		15		4.0
	12		144		18.5		4.0
80GDL36-12	2	25.2 36.0 43.2	24	2900	4	59 71 70	4.2	193
	3		36		5.5		4.2	227
	4		48		7.5		4.2	244
	5		60		11		4.2	292
	6		72		11		4.2	302
	7		84		15		4.2	322
	8		96		15		4.2	332
	9		108		18.5		4.2	365
	10		120		18.5		4.2	375
80GDL54-14	2	36 54 65	28	2900	7.5	62 73 71	4.0	218
	3		42		11		4.0	267
	4		56		15		4.0	287
	5		70		18.5		4.0	320
	6		84		18.5		4.0	330
	7		98		22		4.0	373
	8		112		30		4.0	400
	9		126		30		4.0	421
	10		140		37		4.0	432
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
100GDL72-14	2	50.4 72 86.4	28	2900	11	64 73 71	4.5	276
	3		42		15		4.5	298
	4		56		18.5		4.5	336
	5		70		22		4.5	381
	6		84		30		4.5	453
	7		98		30		4.5	466
	8		112		37		4.5	493
	9		126		37		4.5	582
	10		140		45		4.5	595
125GDL100-20	2	75 108 130	40	2900	18.5	65 74 72	4.5	292
	3		60		30		4.5	430
	4		80		37		4.5	463
	5		100		45		4.5	555
	6		120		55		4.5	640
	7		140		75		4.5	840
	8		160		75		4.5	855
	9		180		90		4.5	870
	10		200		90		4.5	955
150GDL160-20	2	108 162 194	40	2900	30	69 78 77	4.5	422
	3		60		37		4.5	452
	4		80		55		4.5	613
	5		100		75		4.5	820
	6		120		75		4.5	836
	7		140		90		4.5	922

【GDL系列立式多级管道泵】安装说明：

1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上，以免泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴、叶轮应无摩擦或卡死现象，否则应将泵拆开检查原因。
6、泵的安装方式分为硬性联接安装和柔性联接。
