型 号: | FG型 |
所属分类: | 螺杆泵系列 |
报 价: | 市场价:面议 |
卫生级螺杆泵是一种单螺杆式输运泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。

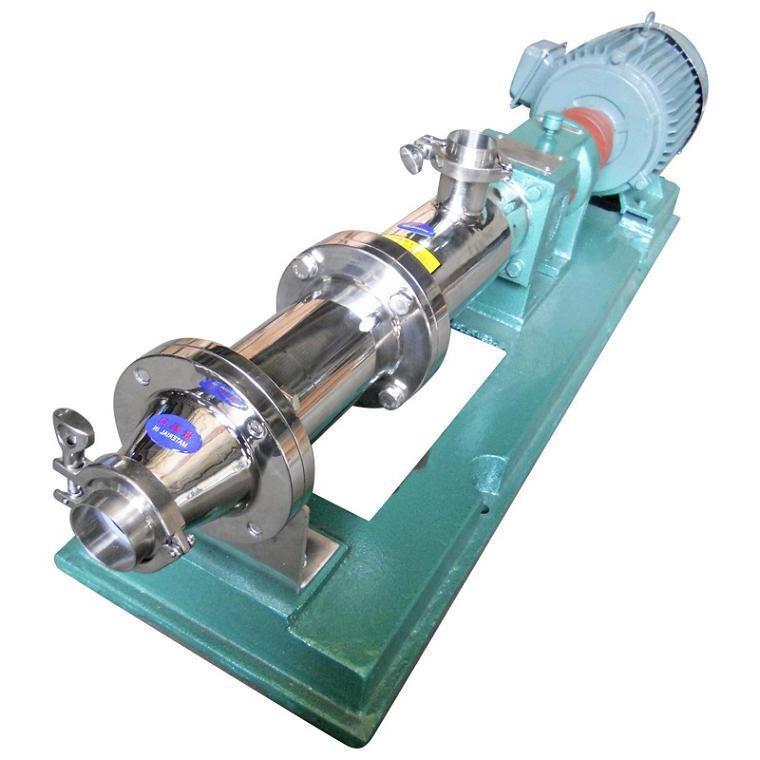

不锈钢卫生级螺杆泵产品:
不锈钢卫生级螺杆泵产品概述:
FG食品卫生级不锈钢螺杆泵是一种内啮合回转式容积泵,主要工作与部件是偏心螺杆(转子)和固定的衬套(定子),由于转、定子的特殊几何形状,分别形成数个单独的密封容腔,转子的运转,将各个密封腔内的介质连续均匀的从吸入端输送到压出端,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。可用于输送中性或腐蚀性的液体、洁净的或磨损性的液体、含有气体或易产生气泡的液体、高粘度或低粘度的液体,包括含有纤维和固体物质的液体。能长期连续工作而保持平稳的流量,具有良好的自吸能力。
不锈钢卫生级螺杆泵工作原理:
卫生级不锈钢螺杆泵是利用螺杆的回转来吸排液体的。由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸 入口和排出口之间, 就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在 各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断 向前推进的情形那样,这就是
不锈钢单螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。由于螺杆是等速旋转,所以液体出流流量也是均匀的。
卫生级螺杆泵特点为:螺杆泵损失小,经济性能好。压力高而均匀,流量均匀,转速高,能与原动机直联。
卫生级螺杆泵可以输送润滑油,输送燃油,输送各种油类及高分子聚合物,用于输送黏稠液体。
不锈钢卫生级螺杆泵特点:
FG卫生级不锈钢螺杆泵可输送高浓度高粘度<10000PaS 及含有颗粒的悬浮浆液。输送液流稳定,无过流、脉动及搅拌、剪切浆液现象。排出压力与转速无关,低流量也可保持高的排出压力。流量与转速成正比,通过变速机构或高速电机可实现流量调节。自吸能力强,液体流向由泵的旋转方向来改变,适用于管道需反、正向冲洗的场合。运转平稳、振动、噪声小。
不锈钢卫生级螺杆泵结构:
FG卫生级不锈钢螺杆泵主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸 中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相 啮合的螺杆,在泵缸内按每个导程形成为一个密封腔,造成 吸排口之间的密封。
泵工作时,由于两从动螺杆与主动螺杆左右对称啮合, 故作用在主动螺杆上的径向力完全平衡,主动螺杆不承受弯 曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承,因此,不需要在外端另设 轴承,基本上也不承受弯曲负荷。在运行中,螺杆外圆表面和 泵缸内壁之间形成的一层油膜,可防止金属之间的直接接触,使螺杆齿面的磨损大大减少。
不锈钢单螺杆泵工作时,两端分别作用着液体的吸排压力,因此对螺杆要产生轴向推力。对于压差小于10千克力/cm2 的小型泵,可以采用止推轴承。此外,还通过主动螺杆的中央油孔将 高压油引入各螺杆轴套的底部,从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。
螺杆泵和其它容积泵一样,当泵的排出口完全封闭时,泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以,在泵的吸排口处,就必须设置安全阀。
不锈钢单螺杆泵的轴封,通常采用机械轴封,并可根据工作压力的高低采取不同的形式。
不锈钢卫生级螺杆泵用途:
1、食品业:输送肉糜、土豆色拉、酱体糊类、浓果汁、果酱、蔬菜制品。
2、酿造业:输送酒糟、酵母、发酵后的各种残渣以及投配料。
3、制糖业:糖浆、饱和渣、浓缩废水渣、含糖结晶糊;牛奶、奶酪。
4、纺织业:输送合成纤维液、粘胶液、染料、油墨、尼龙粉液。
5、造纸业:输送纸浆液、滑石浆、上光树脂浆料。
6、石油业:输送多种油类、油脂产品、炼油污泥、工业废水。
7、化工业:各种乳胶液、悬浮液、软膏、洗发液、油漆、颜料。
8、建筑业:输送灰浆、灰膏、沥青、焦油、泥沙浆、涂料。
9、采矿业:输送氧化物和废水、矿井排水、液体、浮渣。
10、单螺杆泵的特殊形式:强制喂料螺杆泵,设有长方形料斗,连杆上设有螺旋推进器,适用于不能自流但含有液体的介质,输送类似渣液时,也可装搅动棒,以防沉淀。当渣液浓度较高时,增添能挤压粉碎的大漏斗,以防堵塞。泵可配各类驱动器,最适于配三相齿轮减速电机。
不锈钢卫生级螺杆泵性能参数:
型号 |
转速 |
流量 |
压力 |
电机 |
扬程 |
进口 |
出口 |
FG25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
Dg32 |
Dg25 |
FG25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
Dg32 |
Dg25 |
FG30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
Dg50 |
Dg40 |
FG30-2 |
960 |
5 |
1.2 |
3.0 |
120 |
Dg50 |
Dg40 |
FG35-1 |
960 |
8 |
0.6 |
3.0 |
60 |
Dg65 |
Dg50 |
FG35-2 |
960 |
8 |
1.2 |
4.0 |
120 |
Dg65 |
Dg50 |
FG40-1 |
960 |
12 |
0.6 |
4.0 |
60 |
Dg80 |
Dg65 |
FG40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
Dg80 |
Dg65 |
FG50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
Dg100 |
Dg80 |
FG50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
Dg100 |
Dg80 |
FG60-1 |
960 |
30 |
0.6 |
11 |
60 |
Dg125 |
Dg100 |
FG60-2 |
960 |
30 |
1.2 |
15 |
120 |
Dg125 |
Dg100 |
FG70-1 |
960-720 |
45 |
0.6 |
15 |
60 |
Dg150 |
Dg125 |
