ZS型蒸汽喷射器是水力喷射串联蒸汽泵，它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。离心泵将静止水压力提高，压力水从蒸汽喷嘴中高速喷射出来，使喷嘴出口处的压力降低，形成真空，将外界气（液）体抽吸进来，共同进入混合管，通过扩散管而与水力喷射器配套使用，它比机械真空泵具有以下特点：
1、结构简单，性能可靠稳定，低位安装，工作安全操作，维修方便。
2、抽气量大，形成真空快而可靠，对被电解质无要求，可适用于多种化学解质。
3、设备内部无相对运动部件，使设备经久耐用，运输费用低。
4、耐腐蚀性能好，花板材料用铸铁，铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造，提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能，使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。

【ZS型蒸汽喷射泵】产品用途：

水喷射真空泵是目前工程中使用很广、效果较好的真空获得装置。适用于蒸馏、蒸发、浓缩、干燥、结晶、吸收、传质、冷凝、除氧、供氧、输送、三废治理等多种场合。在化工、制药、食品、印染、制革、环保、轻工、冶金等方面应用甚广ZSB型蒸汽喷射器 ZS系列蒸汽喷射器，是一种新兴的真空获得设备，在国民经济中发挥很大的作用。
ZSB型水喷射真空泵结构简单、工作可靠、噪音低、无污染、使用寿命长、极少维修、管理使用方便、便于综合利用ZSB型蒸汽喷射器 ZS系列蒸汽喷射器。尤其适用于作为传质和化学混合反应设备或抽吸有害气体及粉尘。

【ZS型蒸汽喷射泵】型号意义：

例如：ZS-100L
     ZS-蒸汽喷射器
 100-蒸发量

【ZS型蒸汽喷射泵】性能参数：

【ZS型蒸汽喷射泵】性能曲线图：

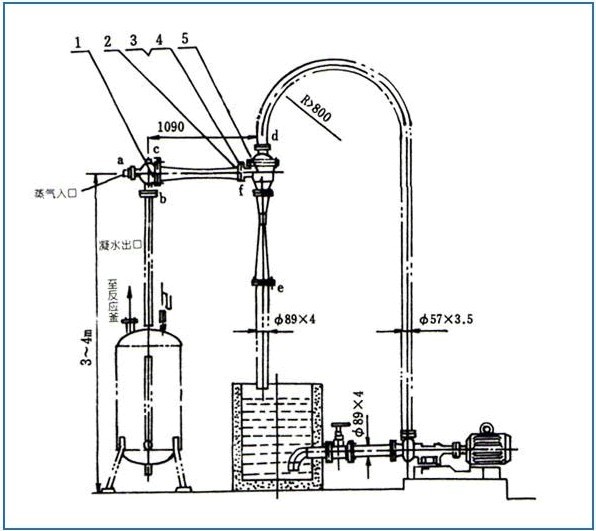

【ZS型蒸汽喷射泵】安装示意图：

【ZS型蒸汽喷射泵】安装示意图：

【ZS型蒸汽喷射泵】安装说明：

1.本设备需以3公斤力/厘米2进行水压试验，5分钟以后降至1公斤力/厘米2（表压）
2.本设备需以1公斤力/厘米2进行气密性试验，时间为2小时，每小时平均泄露量不得超过0.2%（以上两项试验不包括出水管）。
3.本设备应根据安装设计图纸进行安装，各法兰连接不作为支承重量之用，假想线部分设备由工艺决定选用。

【ZS型蒸汽喷射泵】接管表：

【ZS型蒸汽喷射泵】故障原因及排除方法：

声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，ZS型蒸汽喷射泵性能参数、ZS型蒸汽喷射泵使用场合、ZS型蒸汽喷射泵材质要求、ZS型蒸汽喷射泵结构、ZS型蒸汽喷射泵安装尺寸以及ZS型蒸汽喷射泵的价格等详情，请联系我们的营销部，我们一定会尽心尽力为您提供优质的服务。
