型 号: | 1W型单级旋涡泵 |
所属分类: | 旋涡泵系列 |
报 价: | 市场价:面议 |
1W型单级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。

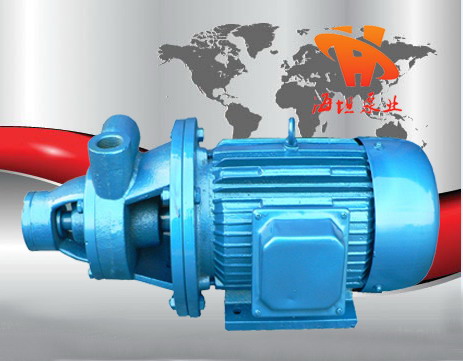

【1W型单级旋涡泵】产品:
【1W型单级旋涡泵】产品简介:
1W型单级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。
【1W型单级旋涡泵】型号意义:
【1W型单级旋涡泵】使用范围:
1W型单级旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。
因此,它是有广泛用途,我们真诚地向用户推荐这种新产品.

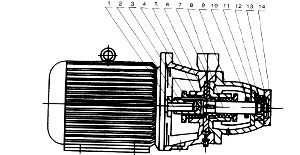

【1W型单级旋涡泵】结构图:
|
1 |
电机轴 |
8 |
泵轴 |
2 |
键 |
9 |
泵架 |
|
3 |
填料压盖 |
10 |
挡水圈 |
|
4 |
泵体 |
11 |
轴承盖乙 |
|
5 |
填料 |
12 |
轴承 |
|
6 |
键 |
13 |
螺母 |
|
7 |
叶轮 |
14 |
轴承盖甲 |
泵体4与电机法兰连接,泵轴8装在电机轴头上是动配合,键2在键槽内可自由滑动。
叶轮7与泵轴8也是动配合,运转时能自动调整叶轮二面的间隙。泵装好后旋转泵轴转动应轻松,不可有轻重现象,叶轮在泵内转动应无摩擦噪音。叶轮与泵体泵盖之间的间隙应在0.10~0.20毫米范围内,并可用纸垫调整。
【1W型单级旋涡泵】性能参数:
型 号 |
流量 |
扬程 |
转速 |
功率 |
1W2.4-10.5(单级) |
2.4 |
105 |
2900 |
3 |
1W2.5-12(单级) |
2.5 |
120 |
2900 |
3 |
25W-25(单级) |
1.44 |
25 |
2900 |
0.75 |
32W-30(单级) |
2.88 |
30 |
2900 |
1.5 |
32W-75(单级) |
2.88 |
75 |
2900 |
4 |
40W-40(单级) |
5.4 |
40 |
2900 |
4 |
40W-90(单级) |
5.4 |
90 |
2900 |
7.5 |
50W-45(单级) |
9 |
45 |
2900 |
5.5 |
65W-50(单级) |
14.4 |
50 |
2900 |
11 |
1.58D-0.7(单级) |
2.4 |
105 |
1450 |
3 |
【1W型单级旋涡泵】安装尺寸图:
型号
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
L8
|
L9
|
H
|
H1
|
d
|
D
|
电机型号
|
1W2.4-10.5
|
561.5
|
147
|
139.5
|
140
|
176
|
310
|
65
|
125
|
160
|
205
|
100
|
115
|
ø12
|
G1″
|
Y100L-2
|
【1W型单级旋涡泵】使用注意事项:
(一)1W2.4-10.5单级旋涡泵:
1、泵与二级50周波电机直联。
2、泵在第一次启动前,需向进口管路及泵内注满液体。
3、启动前必须把出口阀门打开,以减轻电机起动负荷。
4、输送液体内切不可混有颗粒杂质等物,以防进入泵内打坏叶轮。
5、填料室处应保持有正常漏水。
6、本厂生产的1W2.4-10.5旋涡泵有垫料密封和机械密封二种供用户选择。
声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,1W型单级旋涡泵性能参数、1W型单级旋涡泵使用场合、1W型单级旋涡泵材质要求、1W型单级旋涡泵结构、1W型单级旋涡泵安装尺寸以及1W型单级旋涡泵的价格等详情,请联系我们的营销部,我们一定会尽心尽力为您提供优质的服务。
