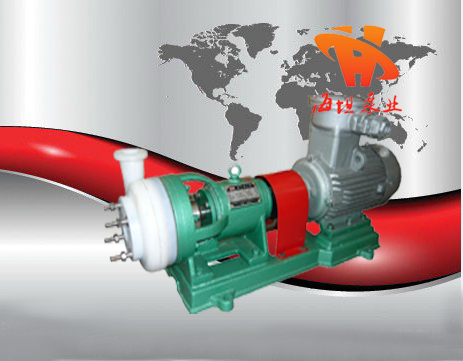

氟塑料合金离心泵

型    号:FSB型
所属分类:化工泵系列
报    价: 市场价:面议
分享到:

氟塑料合金离心泵 -产品概述:

氟塑料合金离心泵】产品

【氟塑料合金离心泵】产品简介:

FSB型氟塑料合金离心泵按国际标准设计,泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质,是目前世界上最强耐腐蚀装备之一。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

氟塑料合金离心泵】型号意义:

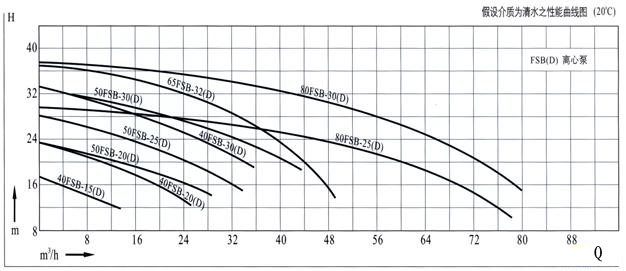

氟塑料合金离心泵】性能曲线图:

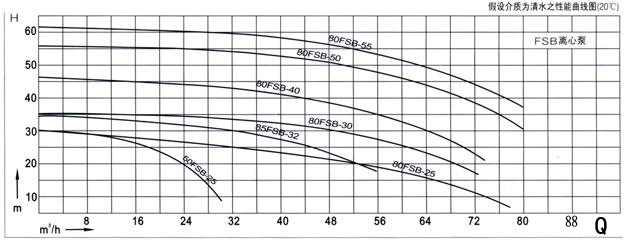

氟塑料合金离心泵】性能曲线图:



氟塑料合金离心泵】产品特点:

FSB型氟塑料合金离心泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高,节约能源等优点。杜绝跑、冒、滴、漏,广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

【FSB型氟塑料合金离心泵】技术参数:

流量:3.6~100m3/h;
扬程:15~55m;
转速:2900r/min;
功率:1.5~18.5KW;
进口直径:25~100mm;
适用温度:-20℃~120℃。

【FSB型氟塑料合金离心泵】机械密封:

FSB和FSB-D氟塑料合金离心泵采用目前最为先进的外装式四氟波纹管机械密封,其特点是能补偿泵轴的径向跳动,单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护,延长了机封使用寿命;对于输送含杂质颗粒腐蚀性介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封;用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性.

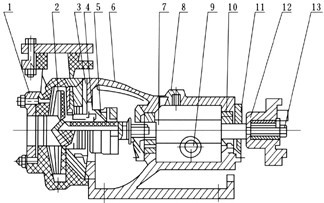

【FSB型氟塑料合金离心泵】结构图:

序号

名称

序号

名称

1

泵体

8

油盖

2

叶轮

9

油镜

3

后盖

10

轴承

4

压盖

11

轴承压盖

5

密封件

12

联轴器

6

支架

13

吊紧螺栓

7

泵轴

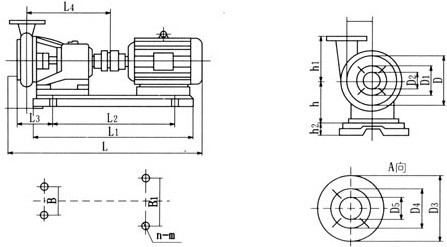

【FSB型氟塑料合金离心泵】安装尺寸图:



规格型号

L

L1

L2

L3

L4

D

D1

D2

D3

D4

D5

B

B1

d

h

h1

h2

n-m

25FSB-10

940

730

455

130

380

100

75

25

110

90

20

250

310

65

112

130

78

4-ф18

25FSB-18

940

730

455

130

380

100

75

25

110

90

20

250

310

65

112

130

78

4-ф18

40FSB-15

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-20

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-30

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-40

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

50FSB-20

940

730

455

130

400

130

100

50

130

100

32

250

310

80

112

130

78

4-ф18

50FSB-25

940

730

455

130

400

130

100

50

130

100

40

250

310

80

112

130

78

4-ф18

50FSB-30

940

730

455

130

400

130

100

50

130

100

40

250

310

80

112

130

78

4-ф18

50FSB-40

1045

830

560

130

400

130

100

50

130

100

40

250

375

80

112

130

78

4-ф18

50FSB-50

1045

830

560

130

400

130

100

50

130

100

40

250

375

80

112

130

78

4-ф18

65FSB-32

1045

830

560

240

410

185

135

65

160

135

50

250

375

95

132

150

65

4-ф18

65FSB-40

1045

830

560

240

410

185

135

65

160

135

50

250

375

100

132

185

65

4-ф18

65FSB-50

1045

830

560

240

410

185

150

65

160

135

50

250

375

100

132

185

65

4-ф18

80FSB-20

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-30

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-34

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-40

1045

830

560

240

410

185

150

80

160

135

65

250

375

100

132

185

65

4-ф18

80FSB-50

1045

830

560

240

410

185

150

80

160

135

50

250

375

100

132

185

65

4-ф18

80FSB-55

1310

970

610

245

500

185

150

80

160

135

65

330

430

110

160

205

100

4-ф18

80FSB-80

1310

970

640

245

500

185

150

80

160

135

65

330

430

135

160

205

100

4-ф18

100FSB-32

1330

970

640

245

500

185

150

100

160

135

65

330

430

110

160

205

120

4-ф18

100FSB-50

1360

970

640

245

500

185

150

100

160

135

65

300

430

110

160

205

160

4-ф18

【FSB型氟塑料合金离心泵泵】性能参数:

型号

流量(m3/h)

扬程
m

口径(mm

功率(kw

转速
r/min

汽蚀余量
m

效率
%

进口

出口

轴功率

电机功率

40FSB-20L

10

20

ф40

ф32

1.4

3.0

2900

3.0

45

40FSB-30L

10

30

ф40

ф32

1.6

3.0

2900

3.0

42

50FSB-25L

12.5

25

ф50

ф32

1.8

3.0

2900

3.0

55

50FSB-30L

13

30

ф50

ф32

1.9

3.0

2900

3.0

46

65FSB-32L

25

32

ф65

ф50

4.7

5.5

2900

3.0

65

80FSB-20L

50

20

ф80

ф65

4.6

5.5

2900

3.0

45

80FSB-25L

42

25

ф80

ф65

5.7

7.5

2900

3.0

67

80FSB-30L

50

30

ф80

ф65

6.9

7.5

2900

3.5

68

80FSB-40L

45

40

ф80

ф50

10

11.0

2900

3.5

48

80FSB-50L

50

50

ф80

ф50

12

15.0

2900

3.5

57

80FSB-55L

50

55

ф80

ф50

13.5

18.5

2900

4.0

50

100FSB-32L

100

32

ф100

ф80

12

15.0

2900

3.5

70



型号

流量(m3/h)

扬程
m

口径(mm

功率(kw

转速
r/min

汽蚀余量
m

效率
%

进口

出口

轴功率

电机功率

40FSB-15(D)

5

15

ф40

ф32

0.4

3.0

2900

3.0

40

40FSB-20(D)

10

20

ф40

ф32

1.2

3.0

2900

3.0

42

40FSB-30(D)

10

30

ф40

ф32

1.2

3.0

2900

3.0

52

50FSB-20(D)

12.5

20

ф50

ф32

1.5

3.0

2900

3.5

55

50FSB-25(D)

12.5

25

ф50

ф32

1.8

3.0

2900

3.5

55

50FSB-30(D)

15

30

ф50

ф32

1.9

3.0

2900

3.5

54

65FSB-32(D)

25

32

ф65

ф50

3.6

5.5

2900

3.5

65

80FSB-25(D)

42

25

ф80

ф65

3.8

7.5

2900

3.5

67

80FSB-30(D)

50

30

ф80

ф65

6.8

7.5

2900

3.5

68

【FSB型氟塑料合金离心泵】拆卸与安装:

泵的拆卸
1.泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2.松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3.松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4.松开机械密封动!不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5.松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
装配
按拆卸的相反顺序将密封件动环、靜环、后盖、压盖、叶轮、泵体等装上紧定螺栓。

【FSB型氟塑料合金离心泵】使用注意事项:

安装及注意事项
1.在安装前应对泵和电机进行检査,各部分应完好无损,泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.最后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金离心泵钢度较金属差,故管路重量不能直接压在泵体上,迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1.往水泵内注足液体(引液)。
2.桧査支架油室的油位是否在规定范围内。
3.检査电动机运转方向.调看泵的旋转标记。
4.关闭出口阀门及压力表旋塞。
5.启动电机.打开压力表旋塞.慢慢打开出口阀门,当压
6.重要停车时,首先关闭出水阀,再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。

【FSB型氟塑料合金离心泵】故障原因与排除方法:





解决方法

打不出液体

1、吸入管内有空气.迸口阻塞

2、吸上高度太高

3、要求扬程大于泵扬程

4、排出管过细.管路损失过大

5、反转

、清理管路,排净空气

、降低泵安装高度

3、更換扬程大的泵

、換口径与泵口等大的输出管

5、改变方向

流量不足

、叶轮损坏

 密封件损坏

3、数不足

4、进口管过细

5、出口管弯头过多,阻力过大

、更換新叶轮

、換密封件

3、增加转数

、按规定重裝管道

、重新合理安排管路

扬程不足

1、输送介质中含有气体或介质粘度过大

2、叶轮和叶片损坏

3、转数不足

1、降低介质粘度或增加注灌压力

2、更换叶轮

、增加转数

轴端渗漏

1、机械密封卡环过松

2、轴端卡环过渡尺寸间隙太大

1、旋紧卡坏两只内六角螺钌

2、将泵拆卸,轴、卡挡绕F4生料带薄膜数圈.紧配合.螺栓旋紧

密封泄漏严重

1、密封元件材料选用不当

2、磨瘵付严重磨损

3、动靜环吻不勻

、磨擦付过大静环碎裂

1、向供泵串位述明介质情况,配适当动靜环

2、更換磨损另件.并调整弹簧压力,减少磨损

3、密封组合体松卡环镙栓重新调正位置

4、整泵拆卸.换静环按要求装密封组合件与轴垂直度误差<0.10

泵内有杂音或泵振动

1、泵轴与电机轴不同心

、流量超过使用范围产生气蚀

3、泵产生气蚀

、电动机与轴承磨损

、校正泵轴中心

2、选用适当的泵型.按泵使用范围运转

3、降低介质的温度或增加灌注压力

4、清洗或更換轴承
