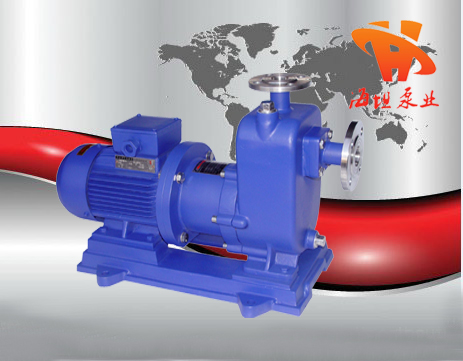

型 号: | ZCQ型自吸式磁力泵 |
所属分类: | 磁力泵系列 |
报 价: | 市场价:面议 |
ZCQ型自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。
【ZCQ型自吸式磁力泵】产品:
【ZCQ型自吸式磁力泵】产品简介:
ZCQ型自吸式磁力泵是根据众用户的要求,在CQ型磁力泵的基础上吸取国外最新技术,并经过本公司工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代先进水平。

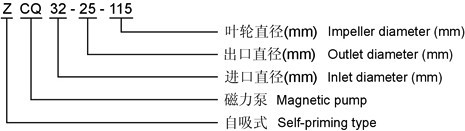

【ZCQ型自吸式磁力泵】型号意义:
型号 |
A |
B1 |
B2 |
B3 |
h |
H |
H1 |
H2 |
L |
L1 |
L2 |
m-Φd |
ZCQ20-15-110 |
90 |
150 |
198 |
225 |
60 |
225 |
54 |
315 |
410 |
90 |
210 |
4--Φ18 |
ZCQ25-20-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
ZCQ32-25-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
ZCQ32-25-145 |
105 |
180 |
250 |
280 |
80 |
255 |
60 |
360 |
555 |
130 |
285 |
4--Φ12 |
ZCQ40-32-132 |
105 |
200 |
270 |
310 |
90 |
265 |
60 |
375 |
610 |
130 |
350 |
4--Φ14 |
ZCQ40-32-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ50-40-145 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ50-40-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ65-50-145 |
145 |
280 |
345 |
390 |
132 |
315 |
60 |
440 |
760 |
210 |
360 |
4--Φ16 |
ZCQ65-50-160 |
150 |
280 |
345 |
390 |
132 |
345 |
60 |
475 |
775 |
185 |
360 |
4--Φ16 |
ZCQ80-65-125 |
170 |
280 |
345 |
390 |
132 |
446 |
60 |
510 |
80 |
220 |
360 |
4--Φ16 |
ZCQ80-65-160 |
180 |
350 |
420 |
470 |
160 |
480 |
100 |
650 |
1000 |
270 |
390 |
4--Φ18 |
【ZCQ型自吸式磁力泵】使用注意事项:
故障形式 |
产生原因 |
排除方法 |
自吸式磁力泵不出水 |
1.水泵反转
2.吸入管路漏气
3.泵体内未回储液或储液不足
4.电压太高,启动时内外磁打滑
5.吸程太高或吸入管路太长 |
改变电机接线
杜绝漏气
增加泵内储液量
调正电压
降低吸程或缩短管路 |
自吸式磁力泵出水不足 |
1.吸入管径太小
2.叶轮流道阻塞
3.扬程过高
4.转速太低 |
调换进水管
清洗叶轮
开大出水阀
恢复额定转速 |
自吸式磁力泵扬程过低 |
1.流量过大
2.转速太低 |
关小出水阀
恢复额转速 |
自吸式磁力泵噪音太大 |
1.轴严重磨损
2.轴套严重磨损
3.驱动磁钢杯与隔离套接触 |
更换泵轴
更换轴套
拆除泵头重新组装 |
自吸式磁力泵漏液 |
O型密封圈损坏 |
更换O型密封圈 |
【ZCQ型自吸式磁力泵】工作原理:

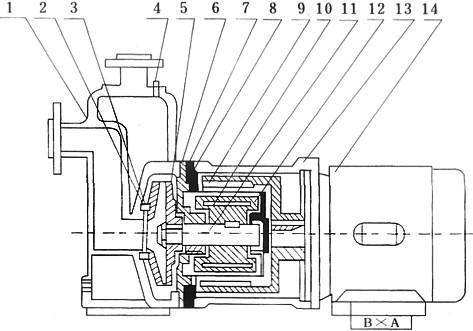

ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
【ZCQ型自吸式磁力泵】主要特点:
ZCQ型自吸式磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。
|
1
|
泵体
|
2
|
静环
|
|
3
|
动环
|
|
4
|
加水螺栓
|
|
5
|
叶轮
|
|
6
|
密封圈
|
|
7
|
隔板
|
|
8
|
隔离板
|
|
9
|
外磁钢总成
|
|
10
|
内磁钢总成
|
|
11
|
泵轴
|
|
12
|
轴套
|
|
13
|
联接架
|
|
14
|
电机
|

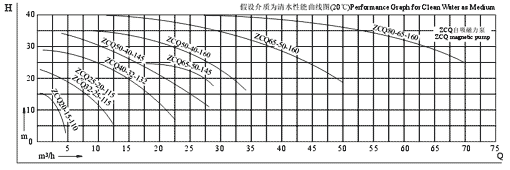

【ZCQ型自吸式磁力泵】性能参数:
型 号 |
口径 |
扬程 |
流量 |
电机功率 |
转速 |
电压 |
自吸性能 |
|
进口 |
出口 |
|||||||
ZCQ |
20 |
12 |
12 |
50 |
0.37 |
2900 |
220/380 |
4 |
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
ZCQ40-32-160 |
40 |
32 |
32 |
180 |
4 |
2900 |
380 |
4 |
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-125 |
80 |
65 |
20 |
800 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-160 |
80 |
65 |
32 |
800 |
15 |
2900 |
380 |
4 |
声明:由于产品一直在更新,本文中所有文字、数据、图片均只适用于参考,ZCQ型自吸式磁力泵性能参数、ZCQ型自吸式磁力泵使用场合、ZCQ型自吸式磁力泵材质要求、ZCQ型自吸式磁力泵结构、ZCQ型自吸式磁力泵安装尺寸以及ZCQ型自吸式磁力泵的价格等详情,请联系我们的营销部,我们一定会尽心尽力为您提供优质的服务。
